用途
繼電器具有一個制動繞組,能對兩繞組及三繞組電力變壓器進行單相差動保護。
結構概述
該繼電器由DL-11電磁式電流繼電器(執行元件)及一個中間快速飽和變流器(以下簡稱變流器)組成。
繼電器具有制動繞組,它構成差動繼電器的一些主要技術性能,如制動特性,躲避勵磁涌流特性以及消除不平衡電流 效應的自耦變流器的性能等。
變流器的導磁體是一個三柱形鐵芯,用幾組“山”形導磁片疊裝而成,在導磁體的中柱上旋轉工作繞組和平衡繞組I, II,制動繞組和次級繞組則均分成兩部分,分別放在導磁體的兩個邊柱上,其連接使得制動繞組與二次繞組及平衡繞組I, II之間亦無相互感應,二次繞組里的感應電勢是由工作繞組的磁化產生的,為了能改變變流器導磁體被飽和的程度,制動 繞組的匝數做成是可以改變的。

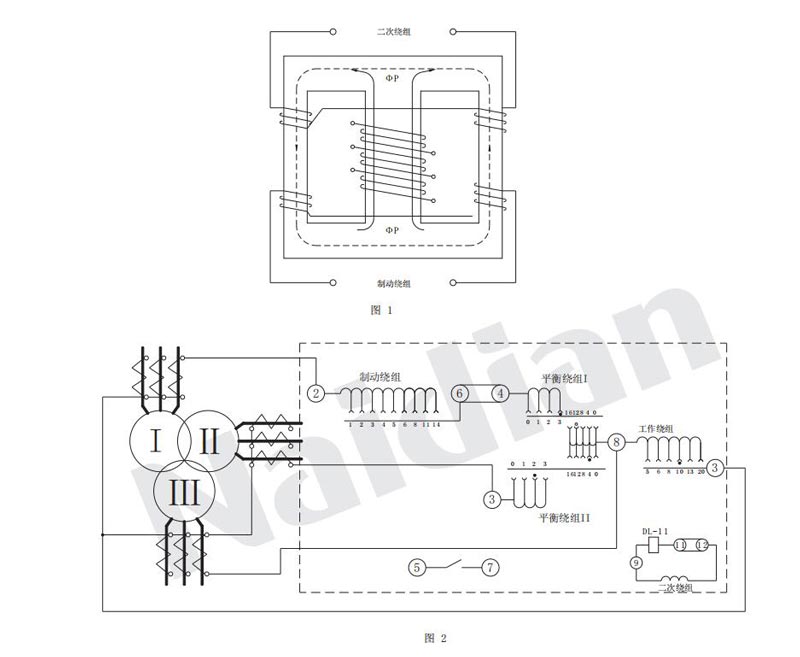

變流器可以同時防止勵磁涌流及電力變壓器穿越故障時繼電器的誤動作。變流器及執行元件放在一個外殼里,繼電器 安裝時可板前接線及板后接線。變流器接線示意如圖1,保護三繞組電力變壓器時繼電器外對接線如圖2.
用變流器連接板上對應孔的整定插塞可以調整動作電流,平衡系數及制動系數,孔上面的數目字表示當在該孔中整定 時的插入繞組匝數。
技術數據
1.額定電流5A,額定頻率50Hz。
2.無制動時繼電器的起始動作安匝AWo=60+4.
3.當用于保護三繞組電力變壓器時,其動作電流可以3A至12A的范圍內進行整定(AWo=60),對于動作最小整定值, 其最大平衡系數接近于2.
當用于保護兩繞組電力變壓器時,其動作電流可以在1.55A至12A的范圍內進行整定。

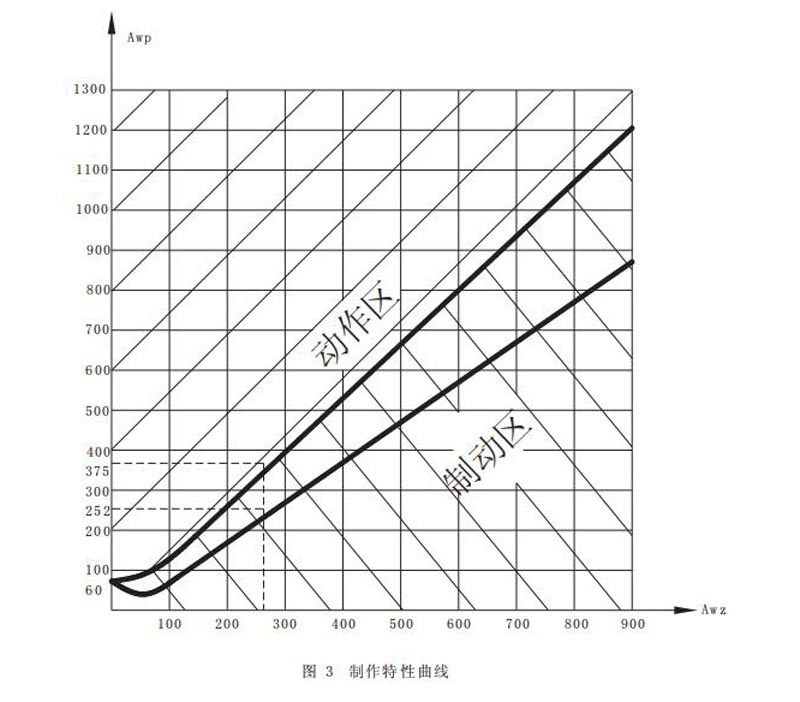

4.由動作電流與制動電流的比值所決定的制動系數Kz可以在廣泛的范圍內變化,圖3的制動特性AWp=f(AWz)是其極限 范圍,它與工作電流和制動電流間的相位角有關,但無論在任何角下都不應超出曲線的范圍。
5.可靠系數(當一次動作電流等于5IDZ的繼電器正弦動作電流與當一次動作電流等于IDZ的正弦動作電流的比值)不小于1.35.
6. 3倍動作電流時差動繼電器的動作時間不大于0.035s。
7.繼電器具有一個動合觸點,在電感性負荷的直流電路中,(其時間常數不大于5x10s),且電壓不大于220V,電流不 大于2A時,觸點的斷開容量50W。
8.在正常工作狀態下當電流為5A且變流器的制動繞組在全部匝數投入的情況下繼電器的單相功率消耗不大于8.5VA。
9.變流器的工作,平衡和制動繞組可長期通過電流10A。
10.介質強度:繼電器的電路對外露非帶電金屬部分之間應能耐受2kV,50Hz的交流電壓歷時min而無擊穿或閃絡現象。
11.繼電器的繞組數據如表1所示。
表1
繞組 |
繞組數據 |
備 注 |
工作 |
Wp= 20匝 Φ1.81 |
|
平衡I, II |
Wy= 19匝 (每只) Φ1.81 |
|
制動 |
2 x Wz= 2 x 14匝 Φ1.81 |
|
二次 |
2 x Wz= 2 x 24匝 Φ1.45 |
|
執行元件DL- 11型繼電器 |
2 x W= 2 x 500匝 Φ0.38 |
兩只線圈并聯 |
12.繼電器的外形及開孔尺寸見本手冊292頁附圖1
