主要技術參數

• 額定直流電壓：220V,110V,48V,24V。沖擊動作電流及沖擊返回電流Ic=0.1A，不受穩定電流ΣIc的限制。
• 最大長期穩定電流:ΣIcmax=2A。
• 功率消耗：ΣIc=2A時不大于4W。
• 觸點容量：在電壓不超過220V，電流不超過1A時可斷開直流有感負荷（時間常數為5+0.75ms）為20W。
• 介質強度：在電路對外殼的絕緣強度能耐受交流50Hz電壓2000V歷時1min的耐壓試驗而無擊穿或閃絡現象

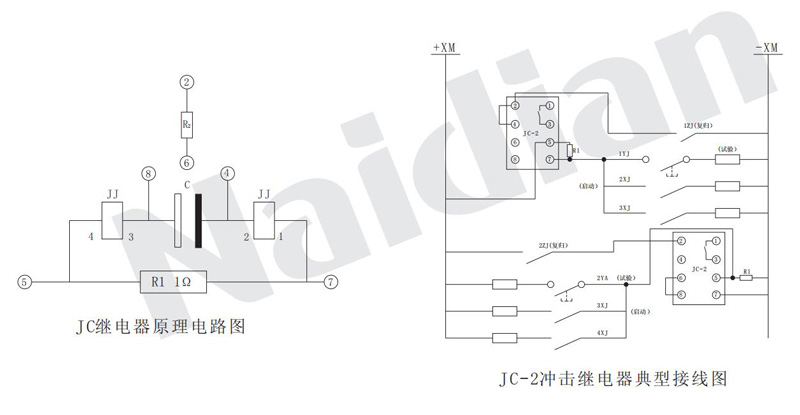

內部接線

外形及開孔尺寸

本繼電器采用A11K,A11H,A11Q系列殼體，外形尺寸，安裝開孔圖詳見本手冊288頁附圖3.
