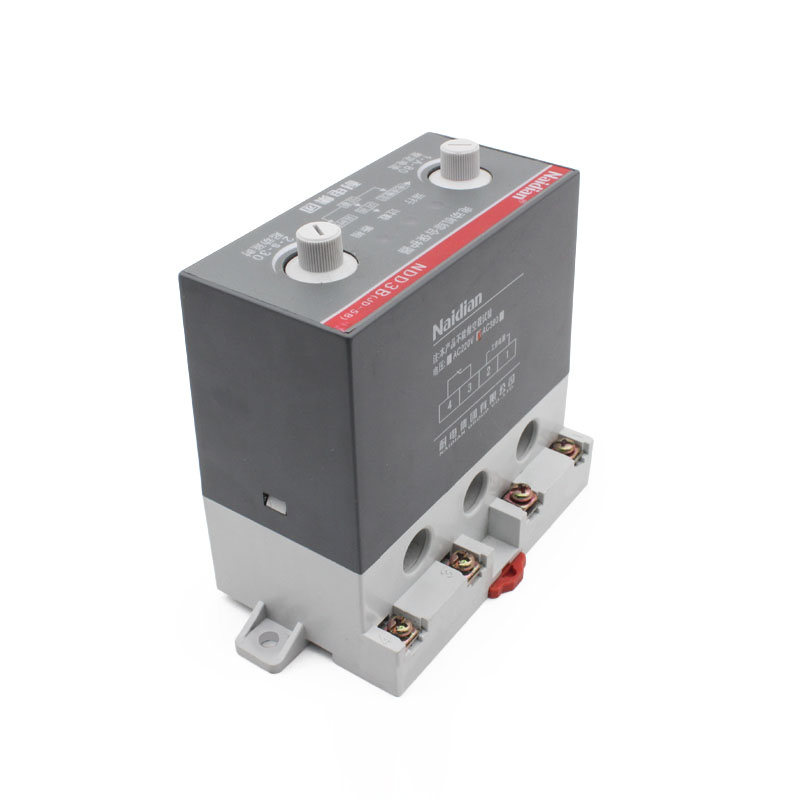

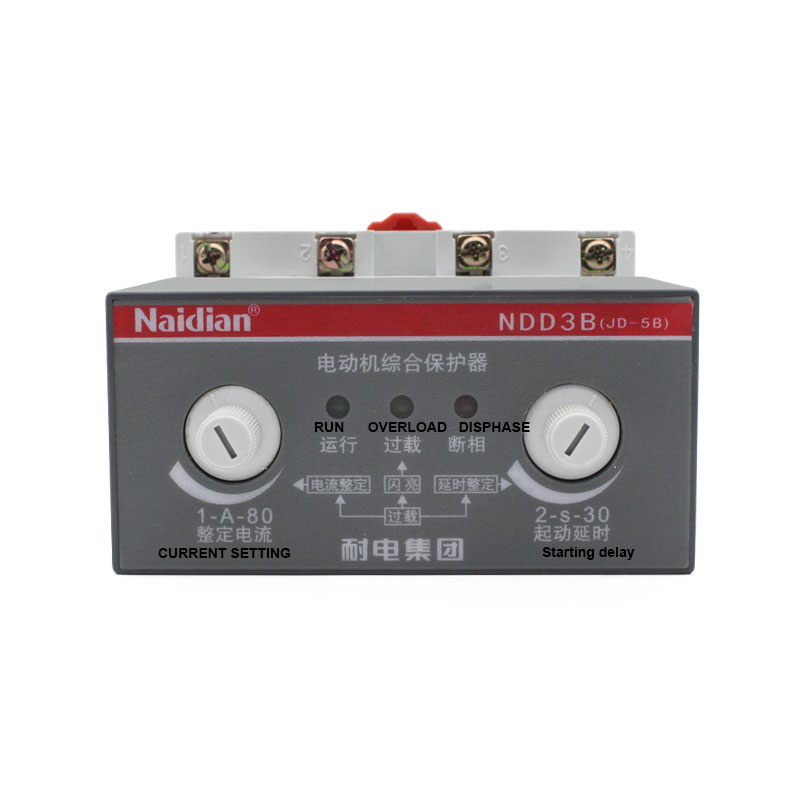

NDD3B(JD-5B)電動機綜合保護器

額定電源電壓：AC380V AC220V 50Hz(其它電壓等級可訂做)
整定電流范圍：1A~5A 2A~10A 8A~40A 20A~100A 40A~160A 120A~300A 120A~400A
斷相動作時間：≤6S(三相電源中任意一相電流為零時)
復位時間：控制電路斷電復位，且復位時間不小于300S
觸點容量：3AAC330V (阻性)
安裝方式：裝置式和導軌式兼容，導軌式為選配
裝置式

資料下載

即時聊天

產品概述
產品參數

概述

NDD3B系列電動機綜合保護器（以下簡稱保護器）適用于交流50Hz,額定工作電壓AC380V及以下的供電電路中與交流接觸器等開關電器組成電動機控制電路。當電動機的主電路出現斷相、過載等非正常工作狀態時，及時斷開開關電器觸頭，分斷電動機的三相電源，快速可靠地保護電動機。保護器采用電位器量化整定方式，直接根據電機銘牌標定的額定電流調節保護器的整定電流，比整定無量化、需啟動電機整定，而不能準確整定到電機額定電流的整定方式更為方便、直觀。保護器采用過電流倍率控制下的智能多區段反時限保護技術，且反時限具有性能優異的連續可調技術，可適應從輕載到重載起動等各類電機的需要。
本系列保護器符合GB14048.4標準。

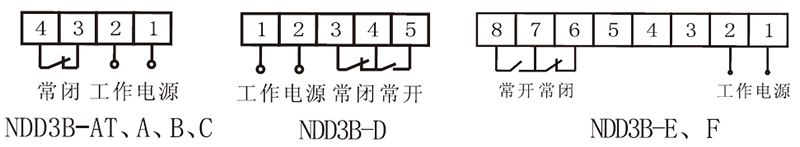

接線圖

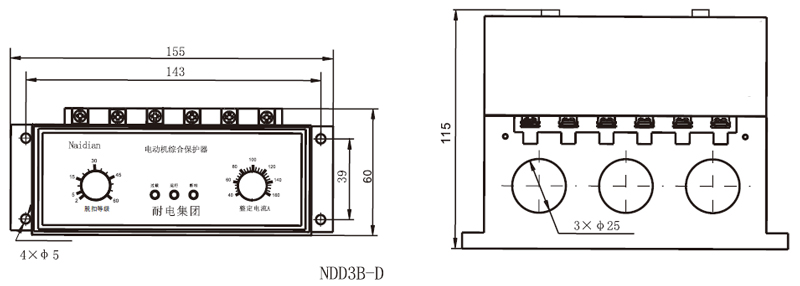

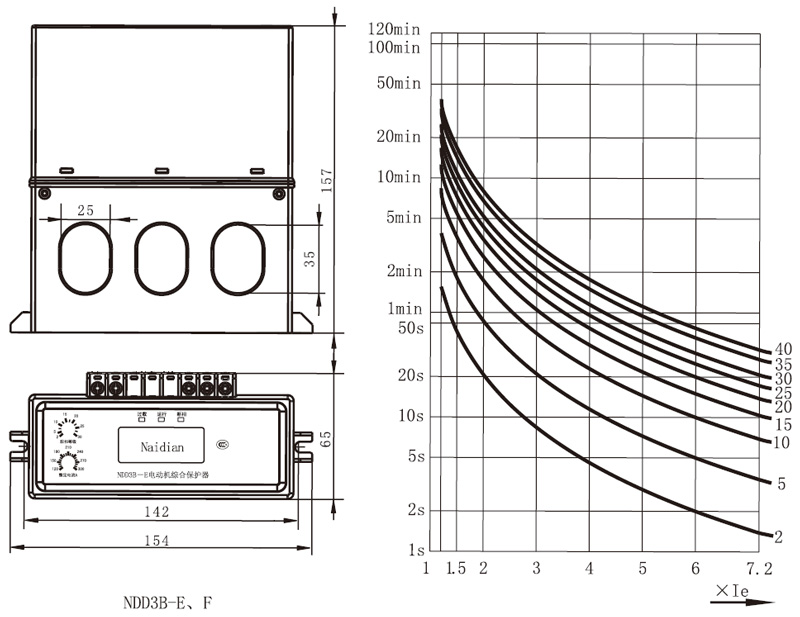

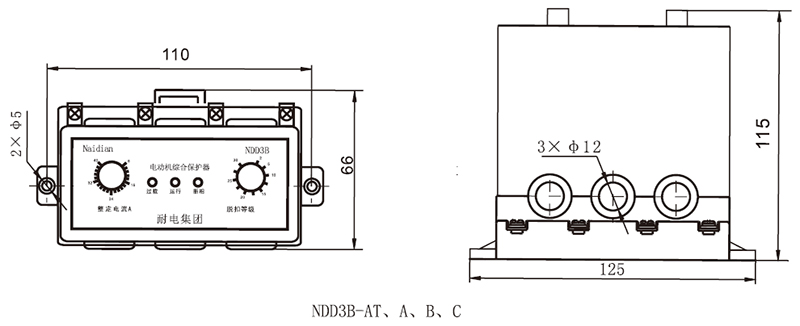

外形及安裝尺寸圖

過載保護反時限特性圖

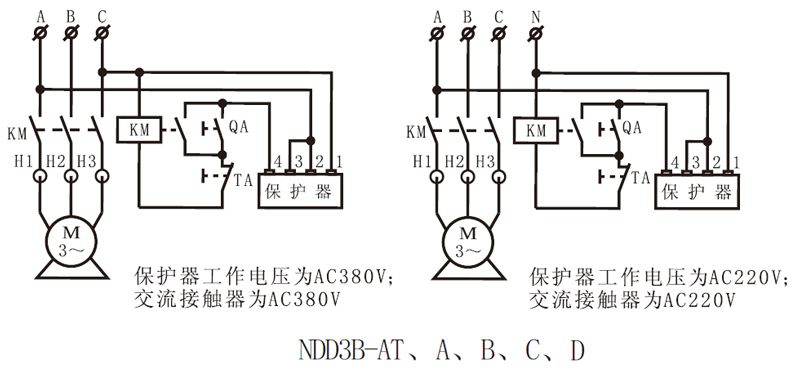

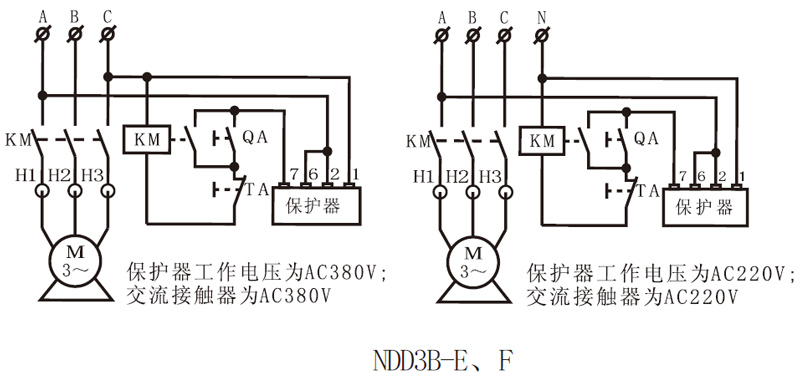

應用電路舉例

說明：KM：交流接觸器 QA：啟動按鈕 TA：停止按鈕 H1～H3保護器穿線孔
注:保護器和交流接觸器控制電源必須同相

主要技術數據

表一

參數	型號
	NDD3B-AT	NDD3B-A	NDD3B-B	NDD3B-C	NDD3B-D	NDD3B-E	NDD3B-F
額定電源電壓	AC380V AC220V 50Hz(其它電壓等級可訂做)
整定電流范圍	1A~5A	2A~10A	8A~40A	20A~100A	40A~160A	120A~300A	120A~400A
過載動作時間	見表2
斷相動作時間	≤6S(三相電源中任意一相電流為零時)
復位時間	控制電路斷電復位，且復位時間不小于300S
觸點容量	3AAC330V (阻性)
安裝方式	裝置式和導軌式兼容，導軌式為選配				裝置式

表1（續）

環境溫度	- 5C~55'C相對濕度，≤90%RH
海拔高度	≤2000m
使用環境	在無足以腐蝕金屬和破壞絕緣性能的氣體環境；無強烈沖擊振動、雨雪的地方

表2

過載動作時間Tp
脫扣等級代號	1.05倍整定電流	1.2倍整定電流	1.5倍整定電流	6倍整定電電流	7.2倍整定電流
2	2小時內脫扣	2小時內脫扣	TP≤30S	Tp≤2s	1s
5			Tp≤lmin	Tp≤5s	1s
10(10A)			Tp≤2min	Tp≤10s	2s
15(10)			Tp≤3min	Tp≤15s	4s
20(20)			Tp≤8min	Tp≤20s	6s
25			Tp≤9min	Tp≤25s	7.5s
30 (30)			Tp≤12min	Tp≤30s	9s
