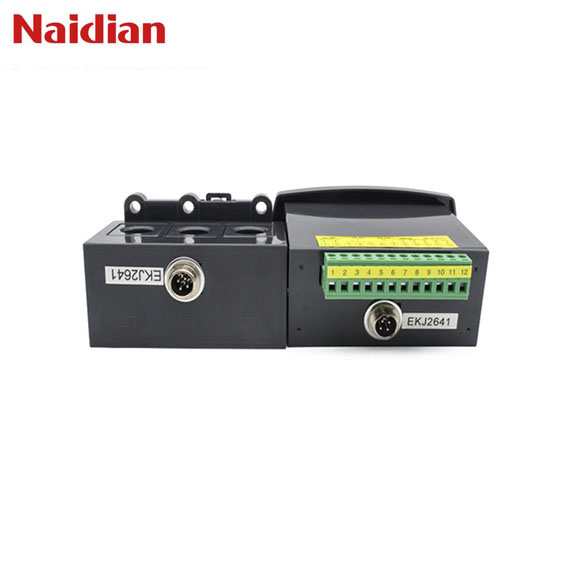

產品概況

微機智能監控電機保護器（簡稱監控器），是本公司科技人員根據市場需要，采納用戶建議在科研單位的支持協助下，結合單片計算機的應用原理，采用國外新型的PIC單片微機，比同類產品而言，技術上已上了一個檔次。它方便于數字化、智能化、網絡化等現場總數監控，抗干擾能力強，精度高、工作穩定可靠，設計了斷相、過載、堵轉、短路、欠流、過壓、欠壓、漏電、三相不平衡等保護、并具有電流數字顯示、監控、智能化等功能，帶M型具有DC4-20A模擬信號輸出，可直接與工業用二次儀表或計算機系統接口，帶T型能通過監控器遠程通訊接口RS485或RS232可與上位PC機，PLC組成的網絡監控系統，使該系統及時對監控器保護的參數進行修改及運行狀態進行監控，遠程控制電動機的啟動，停止操作，歷史數據查詢等，是目前最理想的電機動保護產品。廣泛適用于冶金、化工、紡織、石油、礦山、水泥等自動化行業。

主要特點

1、采用EPROM儲存技術，實現參數電設定，掉電后設定參數扔保存下來，勿需再設定。

2、應用微機和數字處理技術，因此測量精度高，線性好，故障分辨準確可靠，整機抗干擾能力強，并且有診斷功能。

3、監控器對各種故障運行狀態采用LED顯示或LCD顯示。

4、配有RS485串行數字接口，便于與上位機（PC）進行數字通訊。支持MODBUS-RTU,PROFI BUS-DP協議。

5、具有DC4-20mA模擬信號輸出功能，可直接與工業用二次儀表或計算機系統連接。

6、一機多用，可取代電流表、電壓表、熱繼電器、電流互感器、時間繼電器和漏電繼電器等。

7、安裝方便、面板式、導軌式、裝置式安裝，可與JR16、JR36等熱繼電器互換安裝，或可在導軌上安裝。

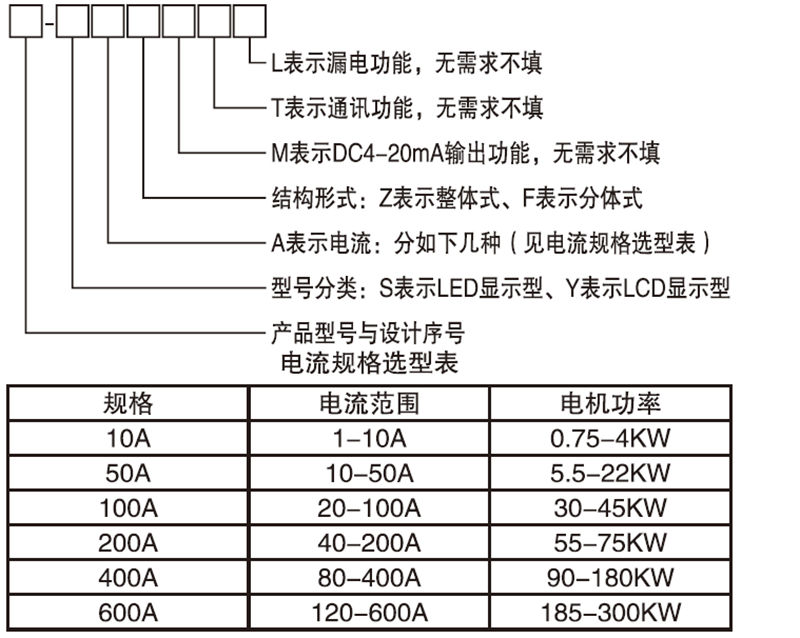

型號與規格

選型說明：

例1: NDD3-S 50AZML AC220V
     為LED顯示，電流規格10-50A，適用5.5-22KW電機功率，整體式，帶模擬量DC4-20mA輸出，帶漏電保護功能，工作電壓AC220V
例2: NDD3-Y 100AFTL AC380V
     為LCD顯示，電流規格20-100A，適用30-45KW電機功率，分體式，帶通訊功能，帶漏電保護功能， 工作電壓AC380V
注：大于75KW電機可選用400A、600A保護來監測電機的二次電流，選型時須另配三個變比為5A的電流互感器，空載電流須大于1.5A.

主要功能

1、保護功能：過載、堵轉、三相不平衡、斷相、過壓、欠壓、欠流、漏電、接地、短路、線路保護等故障保護。欠流功能可在水泵電機空轉的情況下動作，防止燒壞水泵的電機，也可用在其他要求欠電流運行時報警或跳閘。

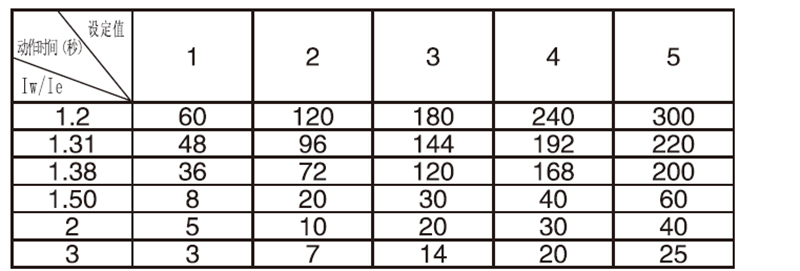

2、設定功能：可現場設定額定電流、起動時間、過壓值、欠壓值、過流動作時間、欠載值、漏電電流值、通訊地址等。

3、顯示功能：通電時顯示工作電壓；檢測狀態時循環顯示A、B、C三相電流值；保護狀態時過流、欠流、過壓、欠壓值記憶顯示，故障各類別字符提示顯示。

4、通訊功能：通過RS485數字接口，實現信息傳送，一臺上位機（PC）可接255臺保護器，并可對每臺電機進行參數設定、啟停操作， 便于自動化管理。

5、 DC4-20mA模擬信號輸出功能。

工作條件

1、海拔高度不超過2500米。

2、周圍環境溫度：-30℃-＋65℃

3、空氣相對濕度：在＋25℃不超過85%，監控器內部不宜凝霜，結冰。

4、大氣條件：沒有會引起爆炸危險的介質，也沒有會腐蝕金屬和破壞絕緣體及導電塵埃。

5、在沒有雨雪侵襲的地方。

6、在無劇烈振動、沖擊的地方。

7、380、660VAC三相異步電動機、饋線電路保護。

8、監控器額定工作電壓：AV220V、AV380V,50HZ允許偏差±20%。（其它電壓等級可定做）

按鍵說明與操作方法

1、設置說明
      設置鍵：電機未運行時，按此鍵進入保護參數設定狀態。

      移位鍵：設定狀態下選擇設定的字位（閃爍）。

      數據鍵：對閃爍的字位進行修改，電動機未運行時，，繼續按此鍵進入正常狀態。

     復位鍵：參數設置完成后，按此鍵保存設置參數并投入正常監測運行狀態。若運行中保護動作后，再按復位鍵將恢復正常監測狀態。

2、運行顯示

      LED顯示或LCD顯示，監控器接入工作電源后，電壓值如：U220，可兼作電壓表后三位顯示電壓值，監控器在額定電流運行時可兼作電流表功能循環顯示三相電流運行情況。

3、保護參數設置

      在電機動啟動及運行肘，按設置鍵無效。接通工作電源按設置鍵選擇設定類型，依次按移位鍵，選擇數據移位，按數據鍵進行數據修改，某參數設定完畢，再按設置鍵，進入下一項設置狀態，直至結束。 不需的選項應放棄設置所以參數設定完畢后，按復位鍵， 退出設置狀態，顯示到電壓值如：U220
4、復位方式

     按鍵復位或斷電復位

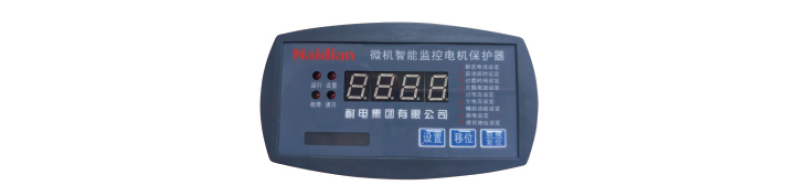

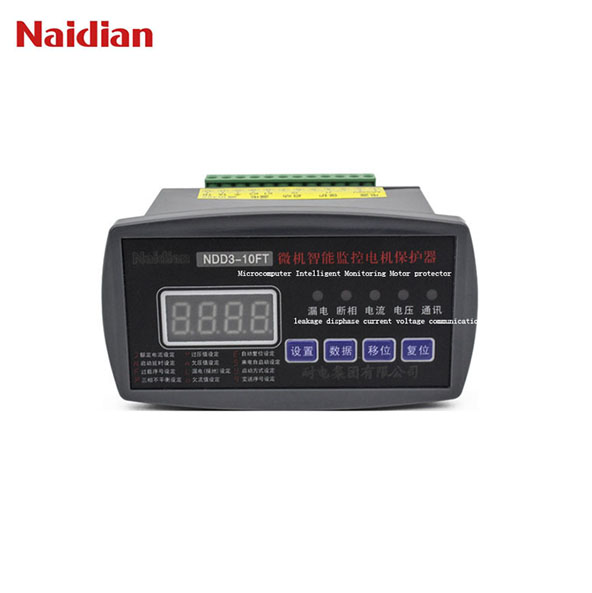

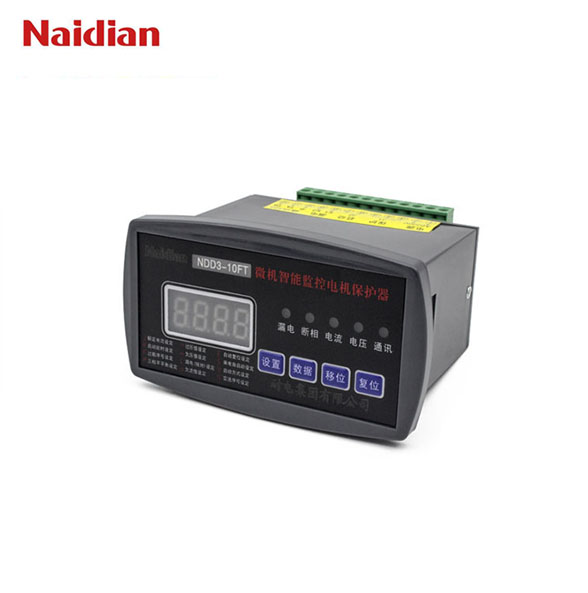

LED型面板示意圖與操作說明

A型

B型

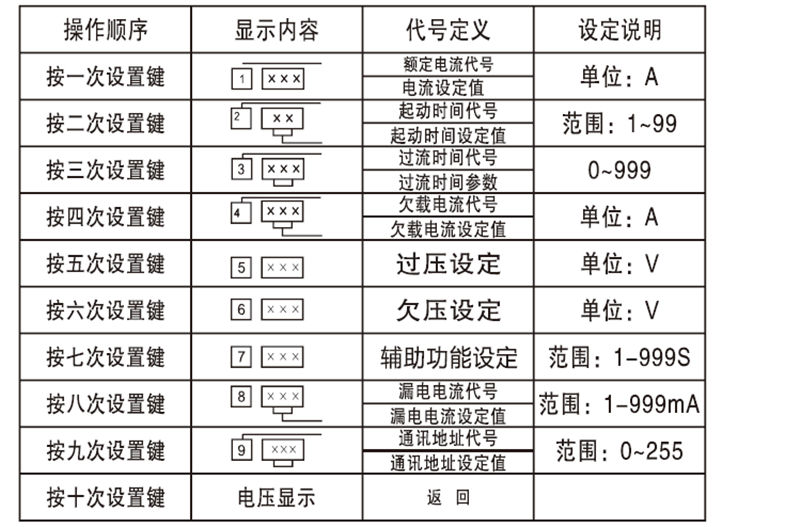

1、操作說明

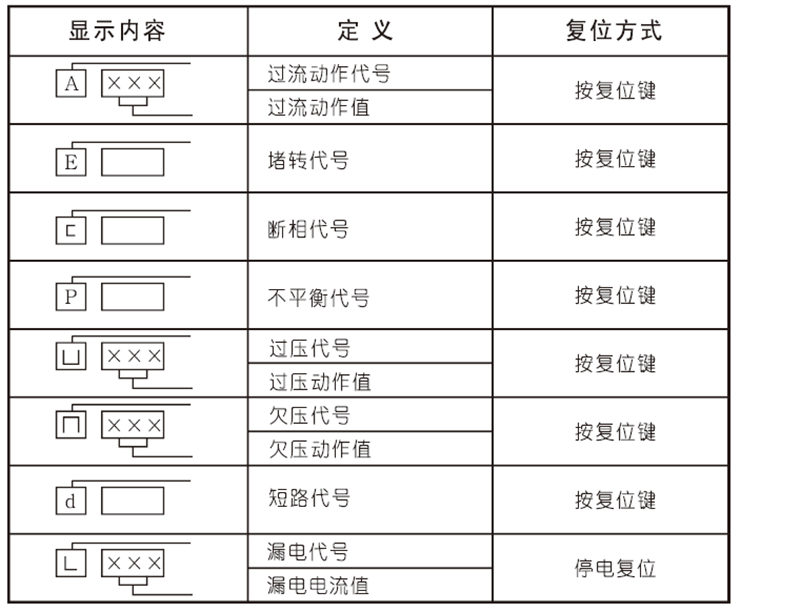

2、故障代碼顯示

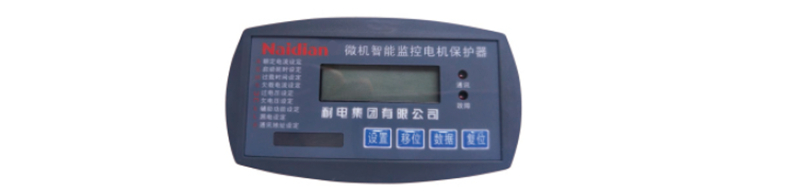

LCD型面板示意圖與操作說明

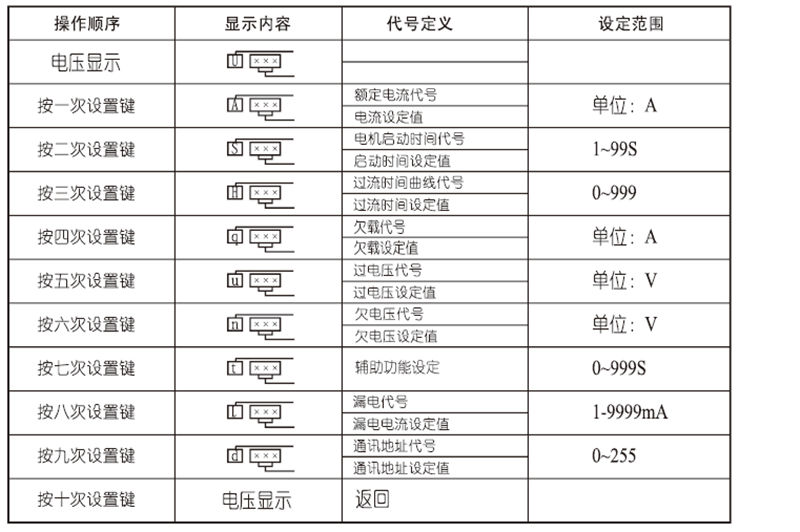

1、操作說明

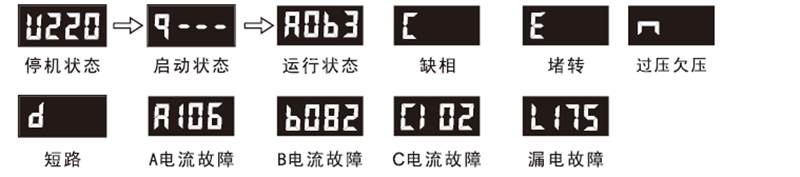

2、故障代碼顯示

外形結構及安裝尺寸、接線

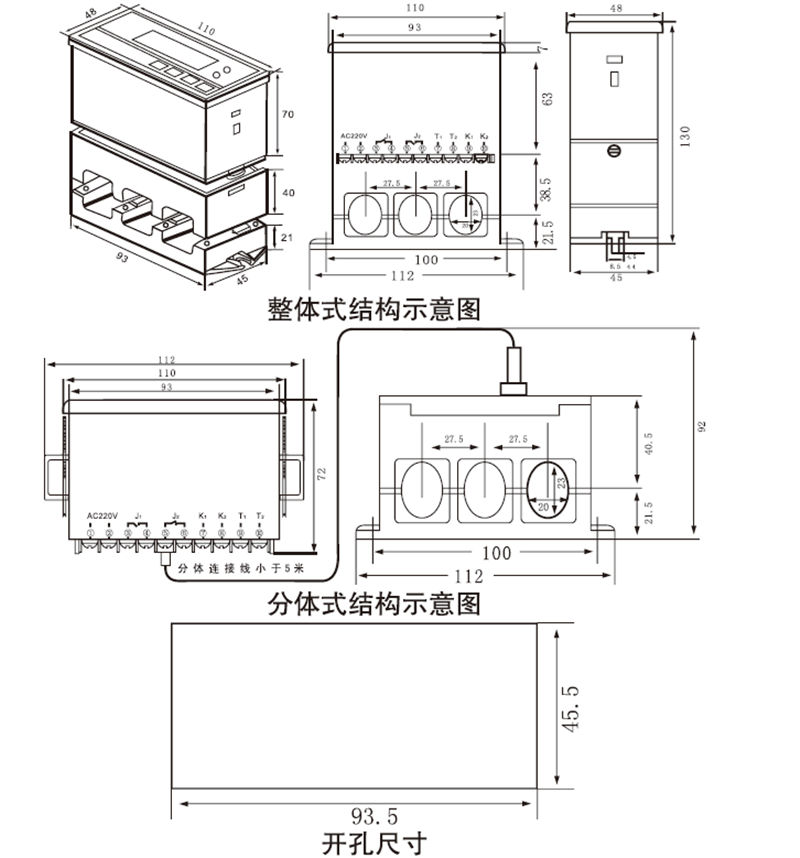

結構及安裝尺寸（A型）

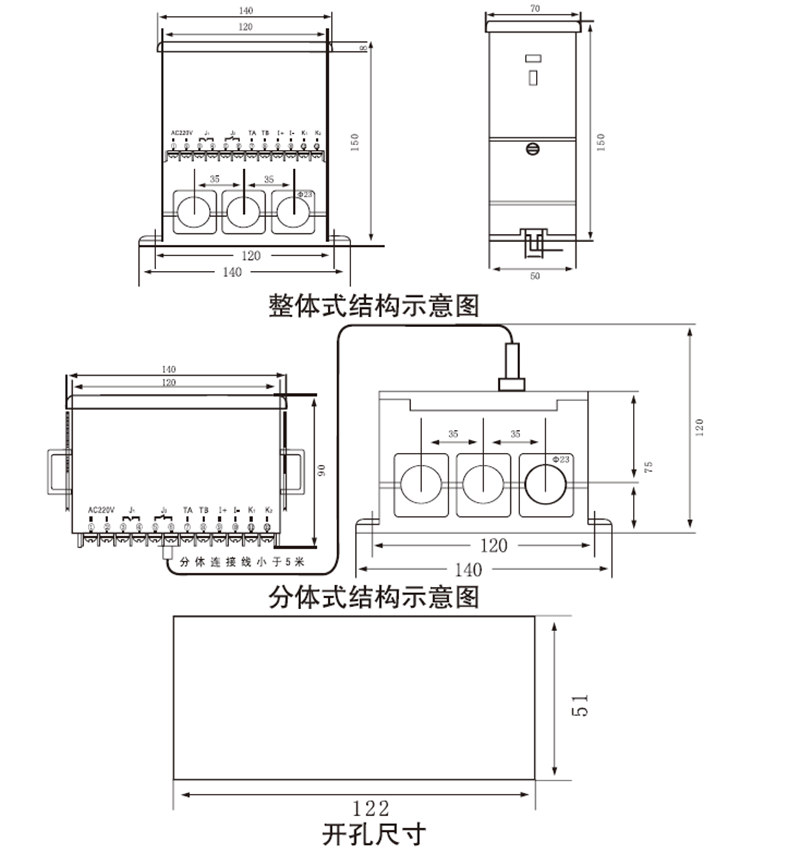

結構及安裝尺寸（B型）

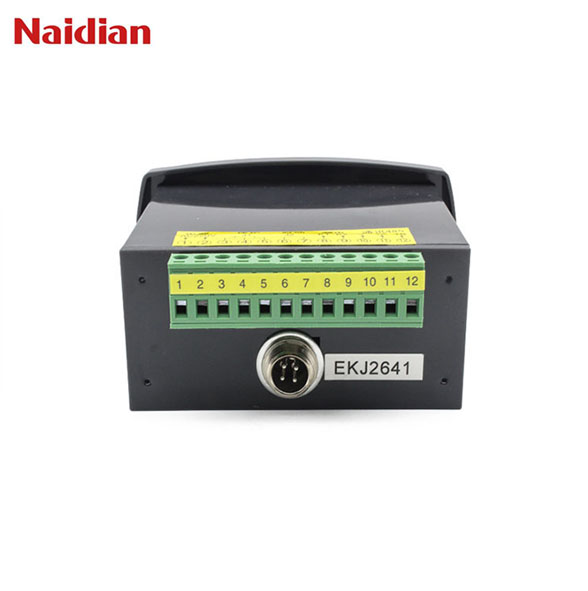

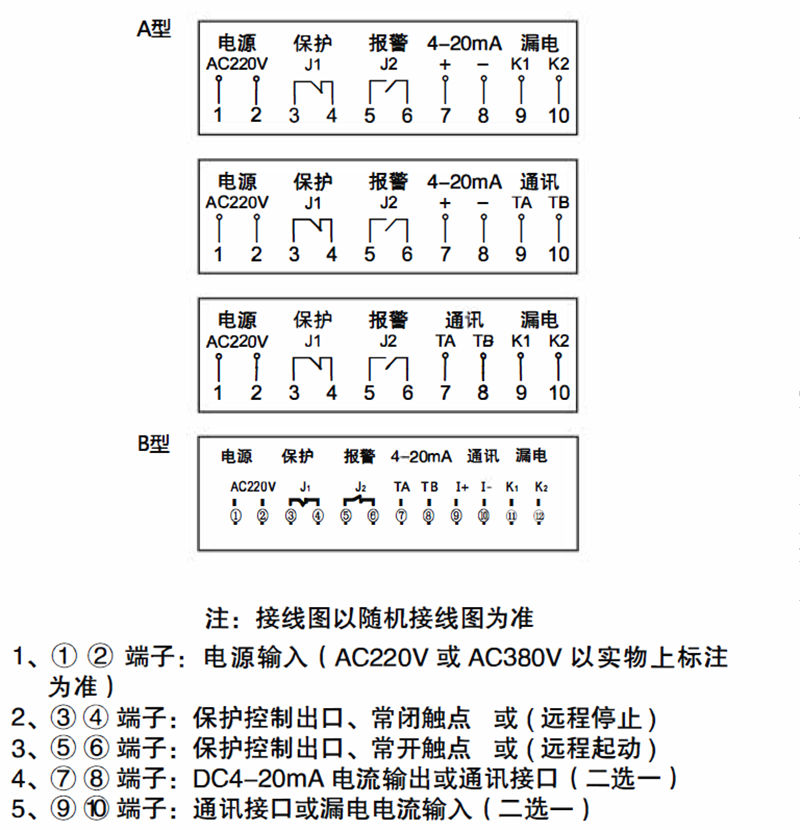

（二）接線端子圖及使用說明

（三）接線方法

1、一次接線

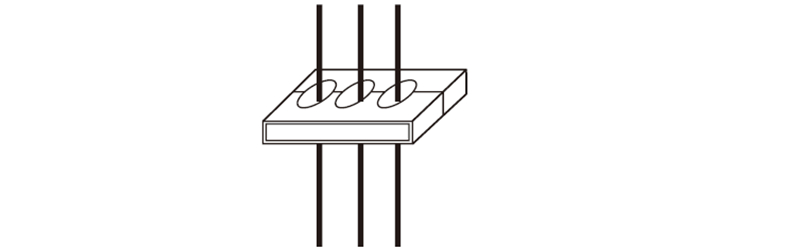

200A以下一次穿過保護器

注：1A規格電機低于1KW，主回路穿過保護器需繞10匝數。

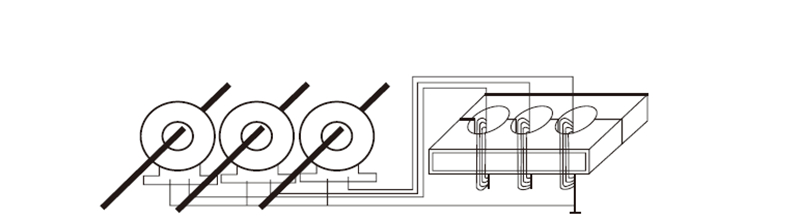

200A以上規格另配變比為5A的電流互感器一次穿過，互感器2次出線端進入保護繞5匝穿線。

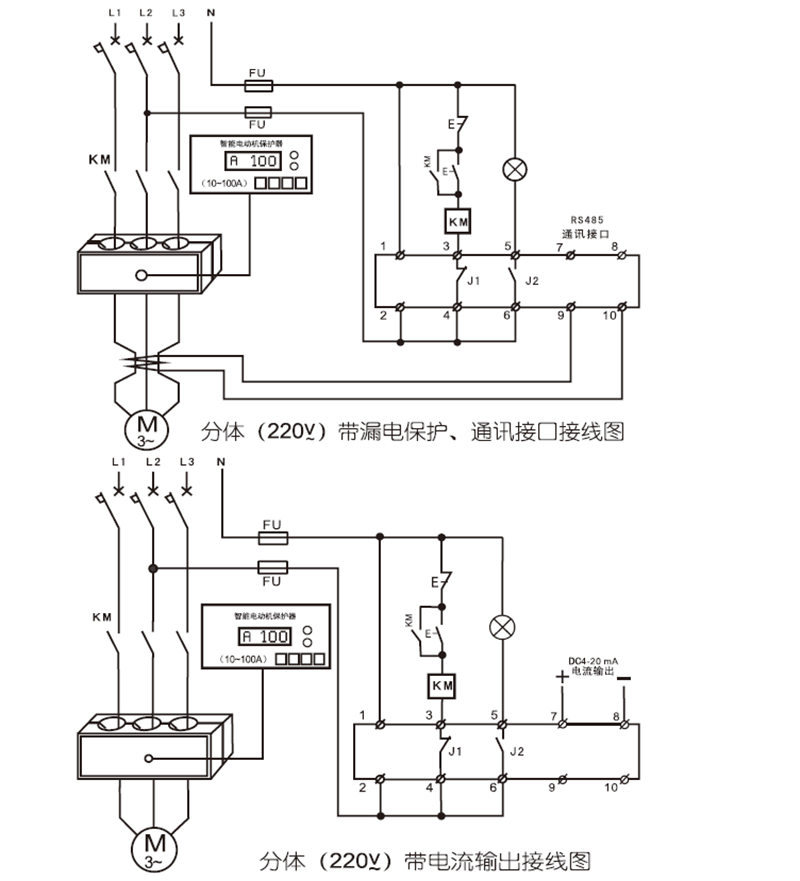

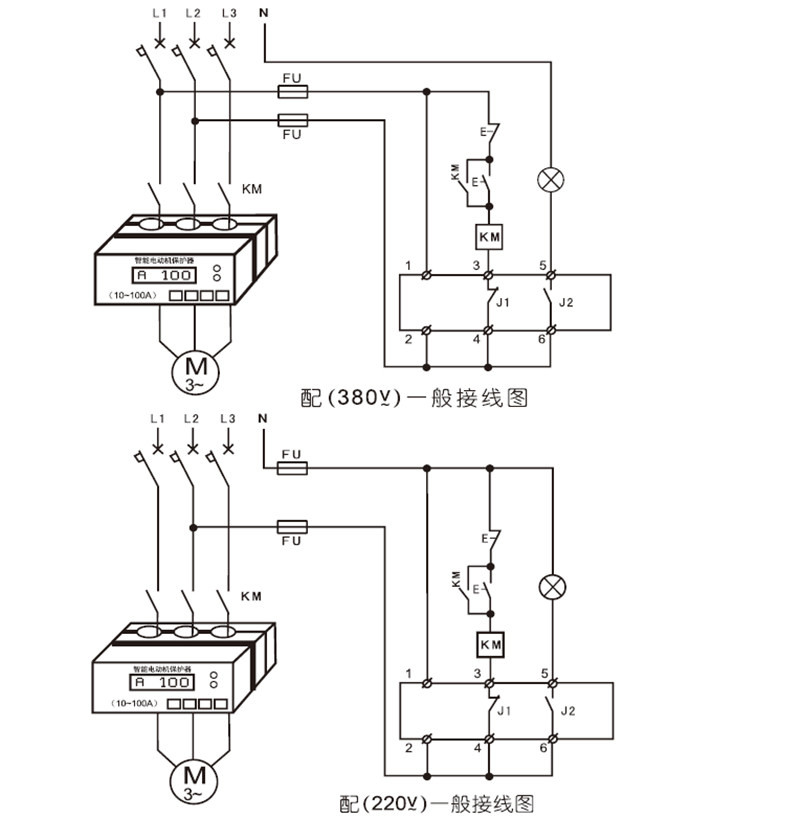

2、二次接線

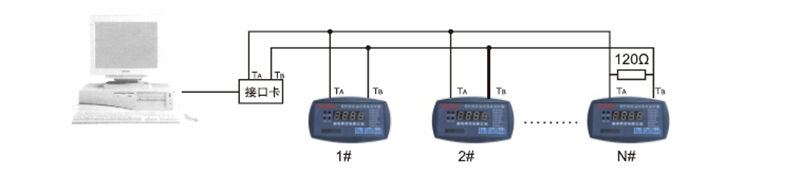

網絡連接

1、簡介
本系統主要由位于中央控制室的上位機（PC）和位于控制現場的微機智能監控電機保護器組成的通訊系統，軟件程序采用目前廣為使用的Delphi語言，C＋＋語言和數據管理系統編制，代碼率高，通用性強，可移植性，運行可靠，安裝，調試簡捷方便。系統采用RS-485遠程通訊接口，支持MODBUS-RTU, PROFIBUS-DP等多種通訊協議規約，波特率9600bps。通訊距離可達1200米，系統可同時對255臺微機智能監控電機保護器的各種參數進行設定、修改、數據傳輸、起停操作、數據記錄和對電動機的工作狀態及參數動態顯示，對故障進行醒目的聲光報警。

2、系統安裝
監撞器與上位機通訊應采用帶屏蔽層的雙絞線進行連接。
系統安裝由用戶自行安裝，或由我公司派專業技術人員現場安裝和指導操作。
該監控器通訊系統需由具有微機基本操作技術人員進行操作。

注意事項：

1、保護器安裝接線，應按各接線端子用途正確連接，接觸良好。
2、保護器的工作電源應接在控制回路上，注意標稱電壓與實際電壓應相符。
3、各項保護設定值應正確無誤，不用的選項應放棄設置。
4、根據電動機的額定電流值，選擇相應電流規格的保護器。
5、200A以上規格的保護器，配用電流變比互感器時，不可以與其它電流表共用，若設備現場或控制室需要電流表顯示時，最好另配一個電流變比互感器。
6、分體式保護器是于主體顯示單元和互感器單元共同組成，而且是一對－校驗的，因此安裝時需注意，不要將不同編號的主體顯示單元和互感器單元混合使用。
7、RS485通訊接口，應采用屏蔽層的雙絞線進行連接，通訊端口與電源端口保持一定距離，減少干擾源。
8、外部連接設備應于保護器模擬量DC4-20mA輸出匹配。
9、使用漏電功能時，必須配專用的零序電流互感器。

10、應定期除塵，并進行人為實驗，缺保可靠運行。

訂貨須知：

1、訂貨時須注明產品的型號，名稱，工作電流范圍，工作電壓，數量，殼體結構，安裝尺寸，派生代號功能等。
2、保護器的工作電壓應于交流接觸器的線圈電壓相同。
3、選用分體式保護器時，它的標準配置連接線長度為1
米，用戶可根據設備安裝要求，定貨時在合同土標明所需要的長度，最大長度是5米。
4、 客戶如需特制規格，可在選型和訂貨時注明，并提供詳細技術要求。
