DJ-100系列電壓繼電器
DJ-100系列電壓繼電器
DJ-100系列電壓繼電器
DJ-100系列電壓繼電器
DJ-100系列電壓繼電器
DJ-100系列電壓繼電器

DJ-100系列電壓繼電器

整定電壓:
過壓: 60V 200V 400V
低壓: 48V 160V 320V
返回系數:過壓≥0.85 低壓≤1.25
動作時間:1.2倍≤0.15s3倍≤0.03s
低壓0.5倍≤0.15s
觸點形式:動合一動斷一動合一動斷
外形尺寸:128×94×141mm
安裝方式:板前接線板后接線
注: 帶“CN”額定電壓為100V

應用范圍

DJ-100系列電壓繼電器（以下簡稱繼電器），為電磁式瞬動電壓繼電器。廣泛用于電力系統二次回路保護線路中，作 為低電壓和過電壓保護的啟動元件。

主要技術參數





型 號



整定范圍

長期允許電壓

觸點規格



返回系數



功率消耗

（ 最小整定電壓時）



備注

線圈串聯

線圈并聯

動合

動斷

DJ- 111

15-60

70

35

1



≥0 . 8

≤1

過電壓繼電器

50-200

220

110

100-400

440

220

DJ- 121

15-60

70

35



1

50-200

220

110

100-400

440

220

DJ- 131

15-60

70

35

1

1

50-200

220

110

100-400

440

220

DJ- 131 / 60 C

15-60

110

220

1

1

≤1.25

DJ- 131 / 60 CN

DJ- 112

12-48

70

35

1



≤1 . 25

≤1

低電壓繼電器

40-160

220

110

80-320

440

220

DJ- 122

12-48

70

35



1

40-160

220

110

80-320

440

220

DJ- 130

12-48

70

35

1

1

40-160

220

110

80-320

440

220
  • 動作時間：過電壓繼電器在1.1倍實測動作值時，動作時間不大于0.12s；低電壓繼電器在0.5倍實測動作值時，動 作時間不大于0.15s；
  • 觸點容量：在電壓不超過250V，電流不超過5A，時間常數5+0.75ms的直流有感負荷中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下產品能可靠動作及返回5x10次。輸出觸點長期允許接通電流為5A。
  • 介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

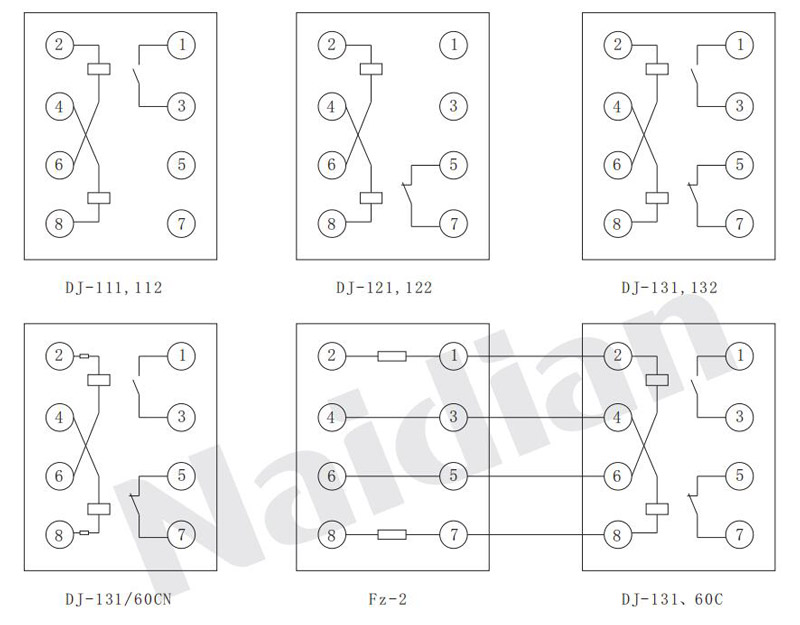

內部接線

dj 100xldyjdq 2

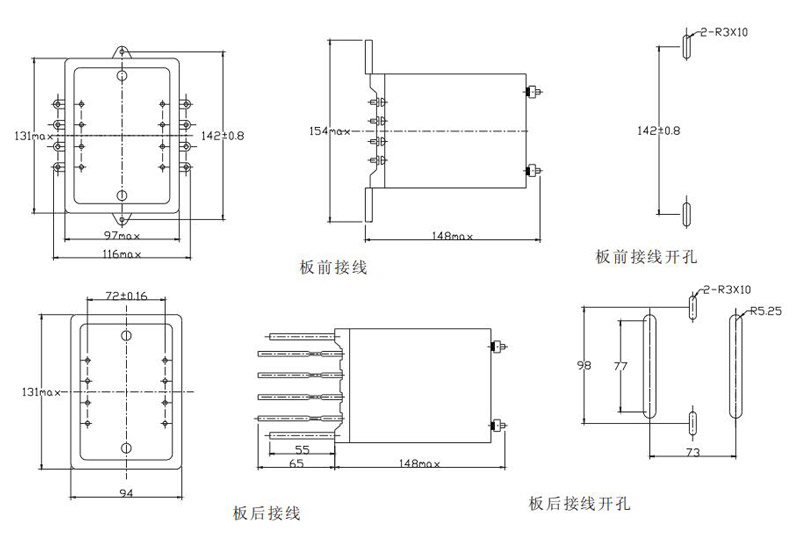

外形尺寸及開孔尺寸

dj 100xldyjdq 3
