DY-20C 20D系列電壓繼電器
DY-20C 20D系列電壓繼電器

DY-20C 20D系列電壓繼電器

整定電壓:
過壓: 60V 200V 400V
低壓: 48V 160V 320V
返回系數: 過壓≥0.85 低壓≤1.25
觸點容量:DC40WAC200VA
觸點形式:一動合、一動斷、一動合一動
斷、二動合、二動斷
開孔尺寸:81.5×55.5mm
動作時間:1.2倍≤0.15s3倍≤0.03s
低壓0.5倍≤0.15s
安裝方式:采用JK-1、JK-1Q殼

應用范圍

DY-20C,20D系列電壓繼電器（以下簡稱繼電器）用于發電機，變壓器及輸電線的電壓升高（過電壓保護）或電壓降低 （低電壓閉鎖）的繼電保護線路中。



主要技術參數





類型





型號



最大整定電壓

額定電壓

長期允許電壓



電壓整定范圍

動作電壓







功耗

（ 最小整定值時）





返回系數



線圈并聯



線圈串聯



線圈并聯



線圈串聯



線圈并聯



線圈串聯





過電壓



DY- 21 C, D

DY- 22 C, D

DY- 23 C, D

DY- 24 C, D

DY- 25 C, D

60

30

60

35

70

15-60

15-30

30-60











1





0 . 8

200

100

200

110

220

50-200

50-100

100-200

400

200

400

220

440

100-400

100-200

200-400





低電壓



DY- 26 C, D

DY- 27 C, D

DY- 28 C, D

DY- 29 C, D

48

30

60

35

70

12-48

12-48

24-48





1.25

160

100

200

110

220

40-160

40-160

80-160

320

200

400

220

440

80-320

80-160

160-320



過電壓



DY-21 C-25C / 60 C

DY-21 D-25D / 60 C



60



100



200



110



220



15-60



15-30



30-60



2.5



0.8
  • 動作時間：過電壓繼電器在1.2倍整定值時，動作時間不大于0.12s；低電壓繼電器在0.5倍整定值時，動作時間不 大于0.15s。
  • 觸點容量：在電壓不超過250V，電流不超過5A，時間常數5+0.75ms的直流有感負荷中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下產品能可靠動作及返回5x10次。輸出觸點長期允許接通電流為5A。
  • 介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz交流電
  • 壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
  • 觸點形式：1動合，1動斷，1動合1動斷，2動合，2動斷。

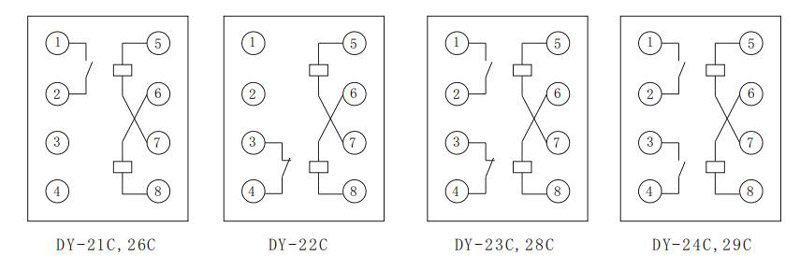

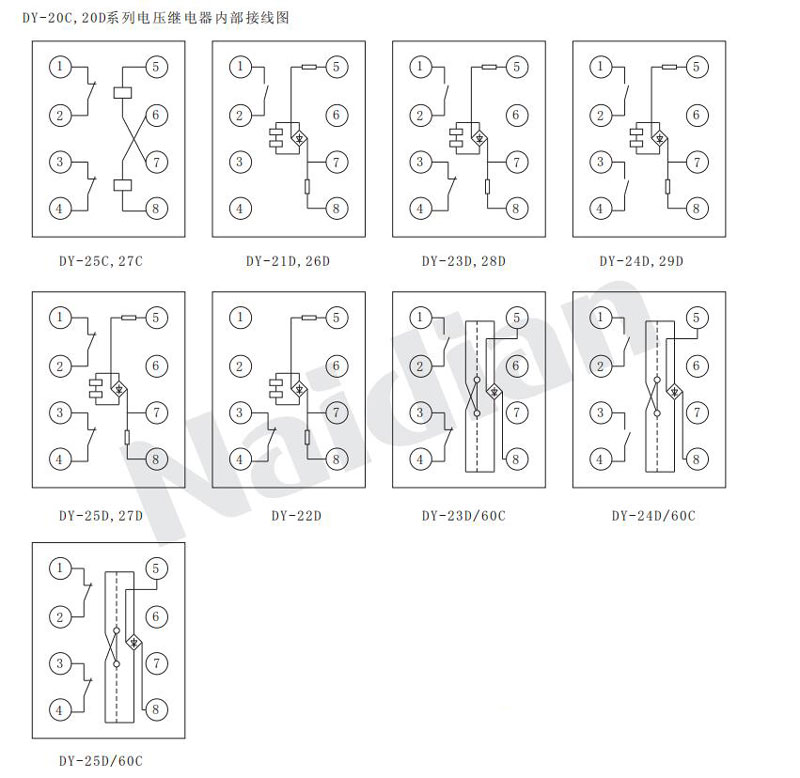

內部接線dy 20c 20dxldyjdq 2dy 20c 20dxldyjdq 3

注：過（低）電壓繼電器各種規格有非整流式的（DY-20C)和整流式的（DY-20D) ，任用戶選用。

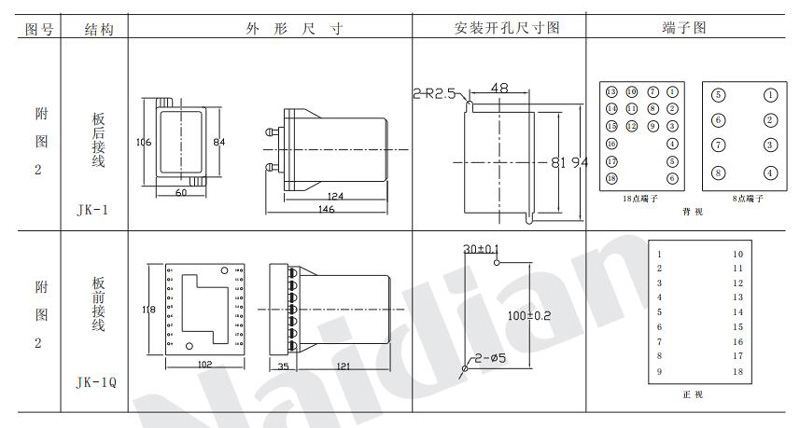

外形尺寸及開孔尺寸

本繼電器采用JK-1殼體，外形尺寸，安裝開孔圖詳見本手冊附圖2.

dy 20c 20dxldyjdq 4
