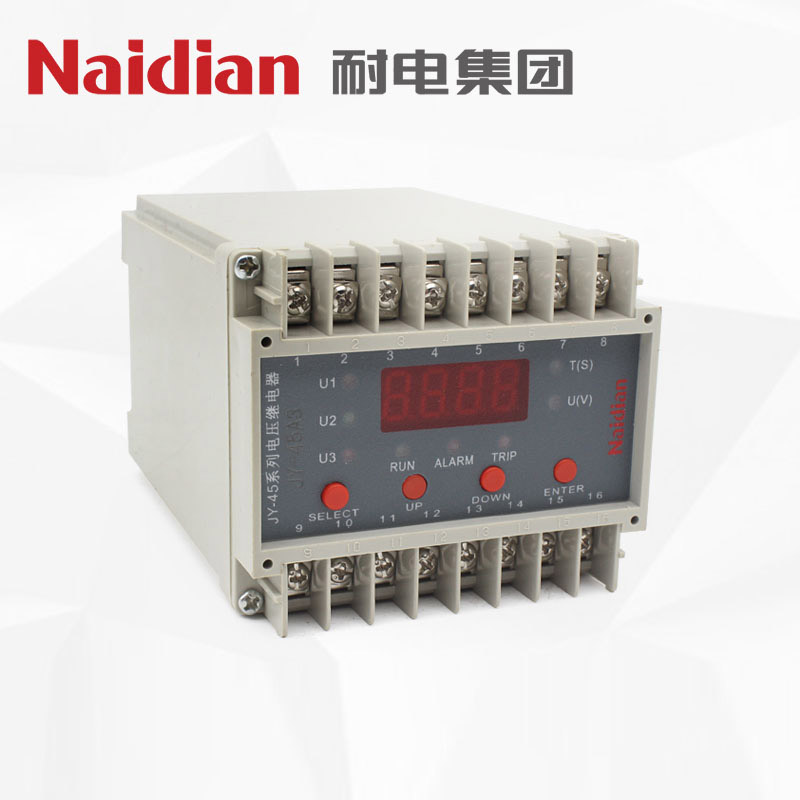

概述

JY-45/A3 系列二相電壓繼電器是帶延時功能的數字式交流電壓繼電器。可用于發電機，變壓器和輸電線的繼電器保護裝置中，作為過電壓或欠電壓閉鎖的動作元件。該繼電器由數字電路構成執行回路，具有靈敏度高，實時測量并顯示當前電壓值等特點。多相輸入時，各相同時整定，出口同一繼電器。

絕緣性能

繼電器各電路與外露導電部分之間，以及各獨立回路之間，分別用開路電壓為1000V的搖表測試其絕緣電阻≥100MΩ

介質強度

繼電器各電路與外露導電部分之間，以及獨立回路之間，應該承受2KV（50Hz）交流試驗電壓，歷時1min的試驗，無絕緣擊穿或閃絡現象。

功能原理

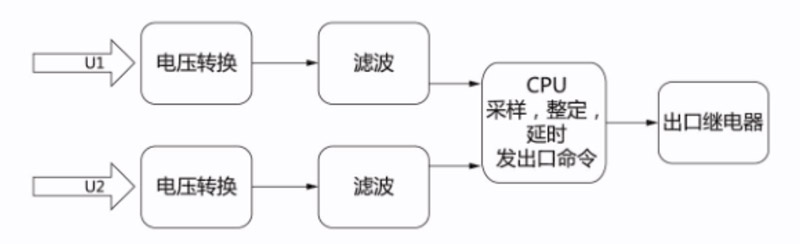

由電壓轉換器將輸入交流電壓轉換為小信號電壓，通過濾波偏置后送入CPU， CPU通過采集用戶設定的額定電壓值，再結合實際電壓采樣值進行整定計算，如果符合動作條件則出口相對應的過欠量出口繼電器。

調試及維護

名詞解釋：
此繼電器為本公司自行研制的JY-40系列數字式電壓繼電器。
整定值：本繼電器包含兩個整定值，動作電壓整定值（整定范圍0.1Ue-1.0Ue）和動作時間整定值（整定范圍00.00S-10.00S）.
按一次：按鍵按下并抬起算做一次。

上電自檢包括FLASH自檢，定值自檢，上電自檢時，繼電器不工作。如果自檢不通過，數碼管熄火，點亮ALARM告警燈

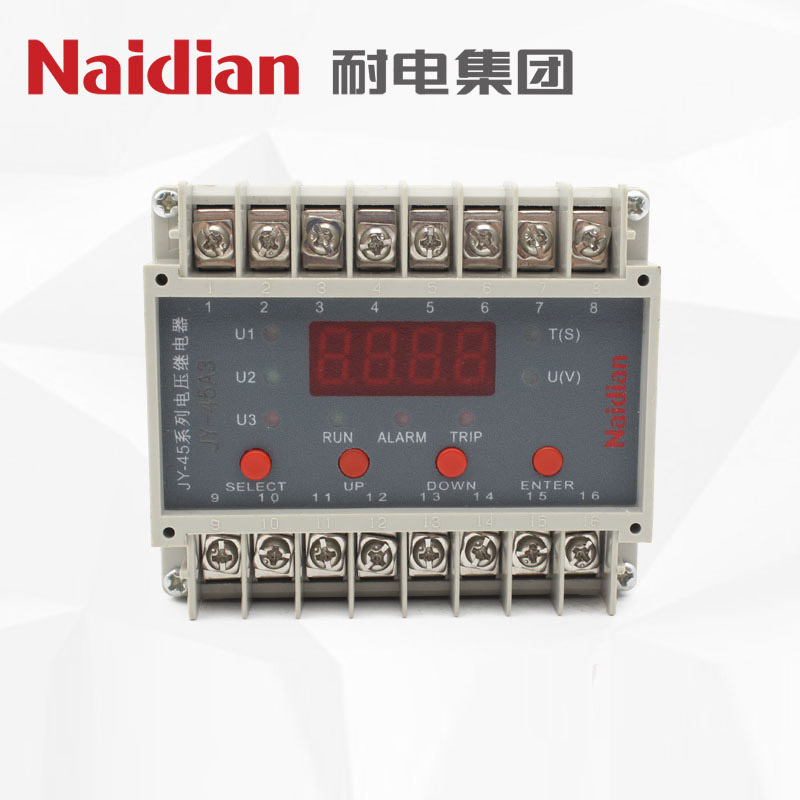

進入整定狀態：
在正常運行界面下，按一次SELECT 選擇鍵，此時ALARM燈點亮，兩相電壓仍然循環顯示，表示已經進入整定預備狀態，如需退出整定狀態，請再按一次SELECT鍵退出。

動作電壓整定：
在整定預備狀態下，按一次ENTER確認鍵，顯示當前電壓整定值，且第一位數碼管閃爍，允許修改。此時，按SELECT 選擇鍵選擇要修改的位，按UP,DOWN上下修改當前位的數值。修改好動作電壓之后，按ENTER確認鍵，數碼管所有位不閃爍，顯示當前時間整定值。時間整定接受。
退出整定狀態：

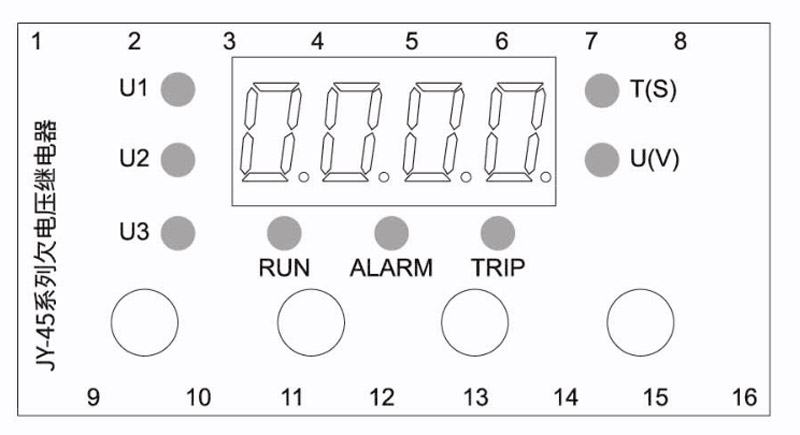

時間整定結束之后，按一次ENTER確認鍵，數碼管顯示如圖一，此時處于整定預備退出狀態，ALARM 告警燈仍點亮。
