LY-30系列電壓繼電器

額定電壓：線圈并聯：30、100、200V；
線圈串聯：60、200、400
整定電流范圍：12~48V、40~160V、80~320V
觸點型式：一動斷、一動合、一動斷一動合、二動斷、二動合
返回系數：1.25
功耗：在最小整定電壓時為1VA
觸點容量：直流50W；交流250VA
外型尺寸：LY31~35前接線154x116x141,
后接線：128x94x181;LY-34~37:106x60x146

資料下載

即時聊天

產品概述
產品參數

應用范圍

繼電器為整流型瞬動電壓繼電器，用于繼電保護裝置線路中，作為欠電壓閉鎖啟動元件，替代DJ-100A系列，DY-36C -DY-29C,DY-35,36型電壓繼電器。

主要技術參數

動作時間：繼電器在0.5倍實測動作值時，動作時間不大于0.15s。
觸點形式：1動合，1動斷，1動合1動斷，2動合，2動斷。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5+0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷下，產品能可靠動作及返回5x10次。輸出觸點長期允許接通電流為5A

型號	整定范圍（V)	額定電壓（V)		長期允許電壓（V)		返回系數
型號	整定范圍（V)	線圈串聯	線圈并聯	線圈串聯	線圈并聯	返回系數
LY-31-37	15-60	100	200	110	220	不大于1.25
	40-60	100	200	110	220
	80-320	200	400	220	440

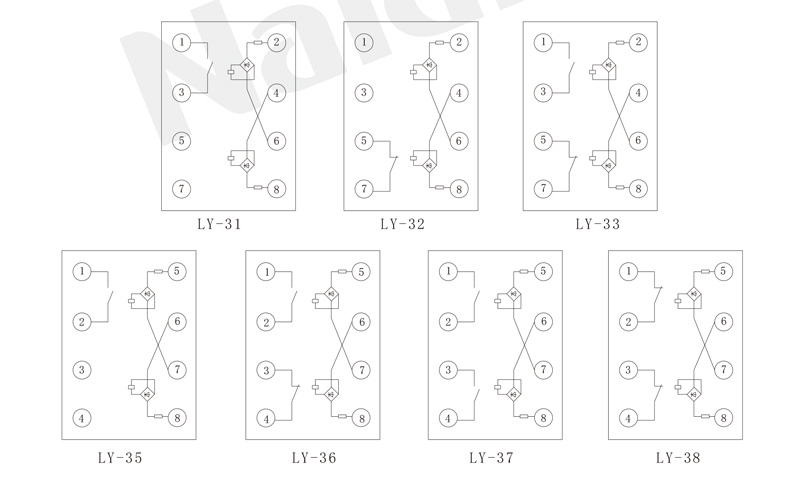

內部接線

ly 30xldyjdq 2

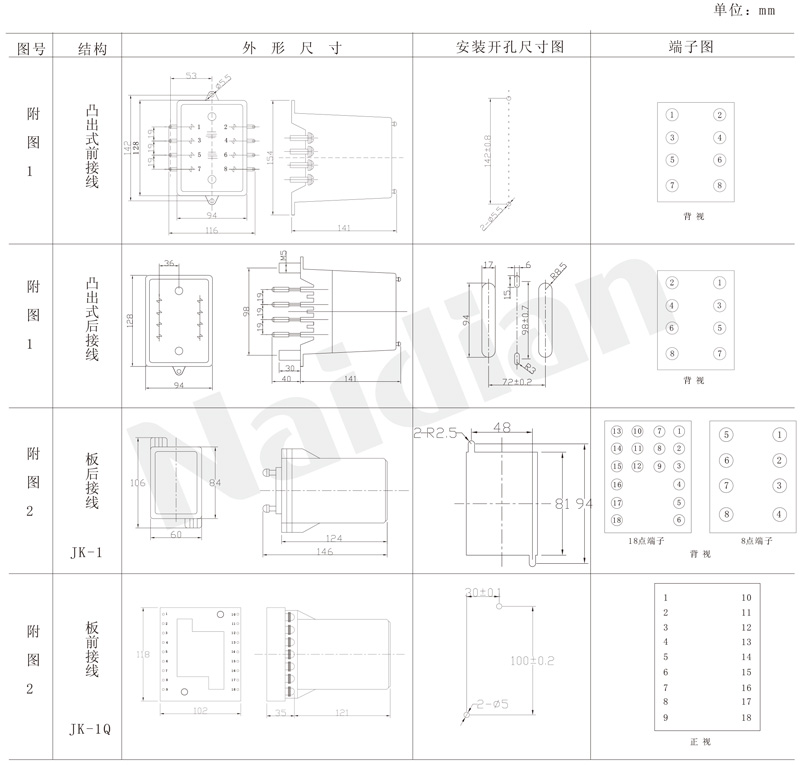

外形尺寸及開孔尺寸

LY-31-LY-33型殼體采用凸出式固定接線結構，外形及安裝開孔尺寸詳見本手冊附圖1.
LY-34-LY-37型殼體采用凸出式插拔結構，外形及安裝開孔尺寸詳見本手冊附圖2.

ly 30xldyjdq 3
