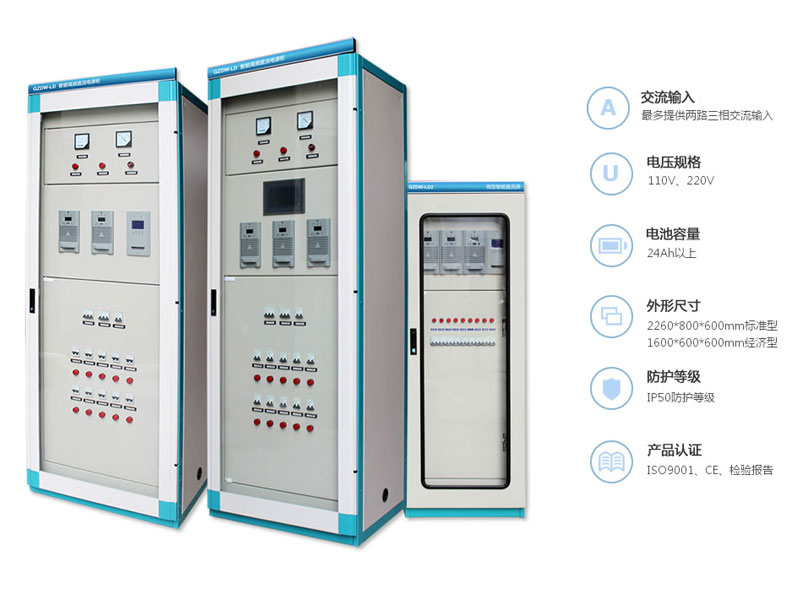

產品概述

NDW7200系列直流電源系統是我公司采用并按照新型成套直流柜的設計要求、技術標準而設計生產的對傳統直流系統進行改良的新一代直流電源系統，特別適用于大型火力發電廠、水電站中的輔助車間、中小型火電廠、水電站、500KV～220KV變電站、110KV及以下有人和無人值班變電站（所），作為控制、信號、保護、運動通訊及直流照明等所需的直流電源，也完全適用于變電站、鐵路、石化、工礦、水利、企事業單位及大型建筑配電（如高層樓宇）等一切需要直流操作電源或應急直流電源場合。 成套裝置由高頻開關電源模塊、微機監控裝置、直流絕緣監測裝置或新型微機絕緣監測分路選線裝置、閃光及信號報警裝置、硅二極管調壓裝置、直流饋線柜、電池柜及蓄電池組成，配置模式多種多樣，應用靈活。設置遙控、遙測、遙信等接口，滿足無人值班變電站及廠站綜合自動化系統的要求。屏柜采用電力工程新型直流屏（PED）的設計模式，便于使用、維修和更換。

主要功能:

模塊內部采用進口名牌IGBT及控制芯片，確保產品質量可靠，性能指標優越。

對系統進行全方位的數據監測及運行管理，對單體電池監測，電池容量測試，故障告警記錄等。

微機監控系統智能化設計，全漢化液晶顯示，整個充電過程智能化、自動化。

系統所有的信息均通過通訊接口實現遙信、遙測、遙控等功能，完全滿足無人值班變電站的要求。

具有柜內蓄電池活化放電回路，蓄電池充放電維護方便、放電后自動進入充電狀態。

主要特點:

大功率開關電源充電模塊，尤其適用于電廠、變電站等需大功率輸出的場合，且體積小、重量輕、效率高。

N+1并聯方式運行使系統簡潔、運行可靠，并可帶電跟換和維護單臺模塊。

根據蓄電池狀態自動選擇充電模式，進行均充電、浮沖電及模式的切換，使系統一直處于最佳工作狀態。

母線調壓采用二極管調壓裝置，使母線電壓穩定高度、損耗小。

系統具有豐富完善的各種控制、保護功能，是現階段可靠便捷的一種直流電源。

柜體結構設計先進，元器件安裝靈活，維護方便。
