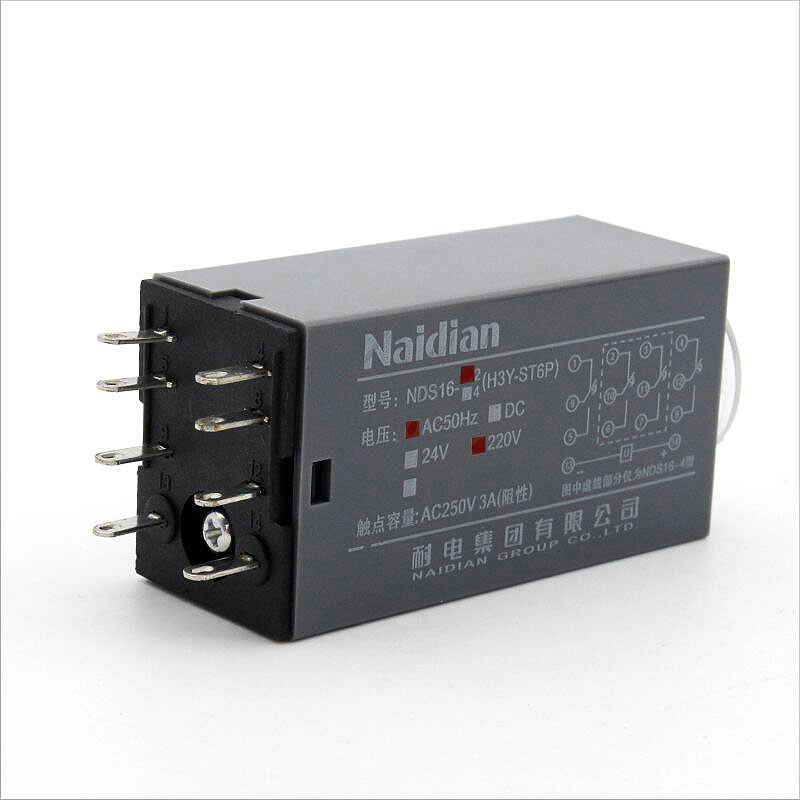

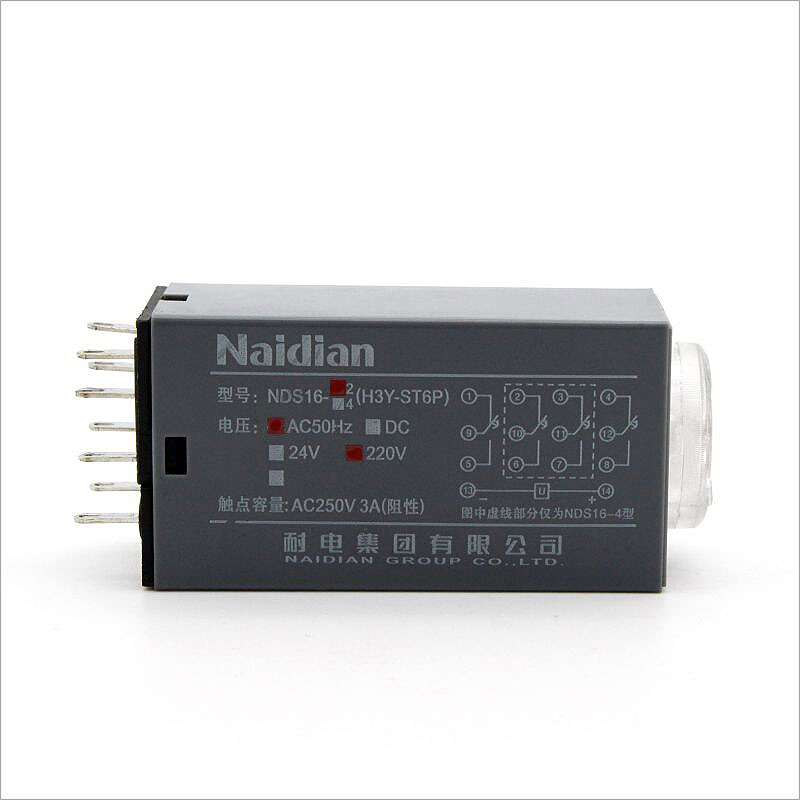

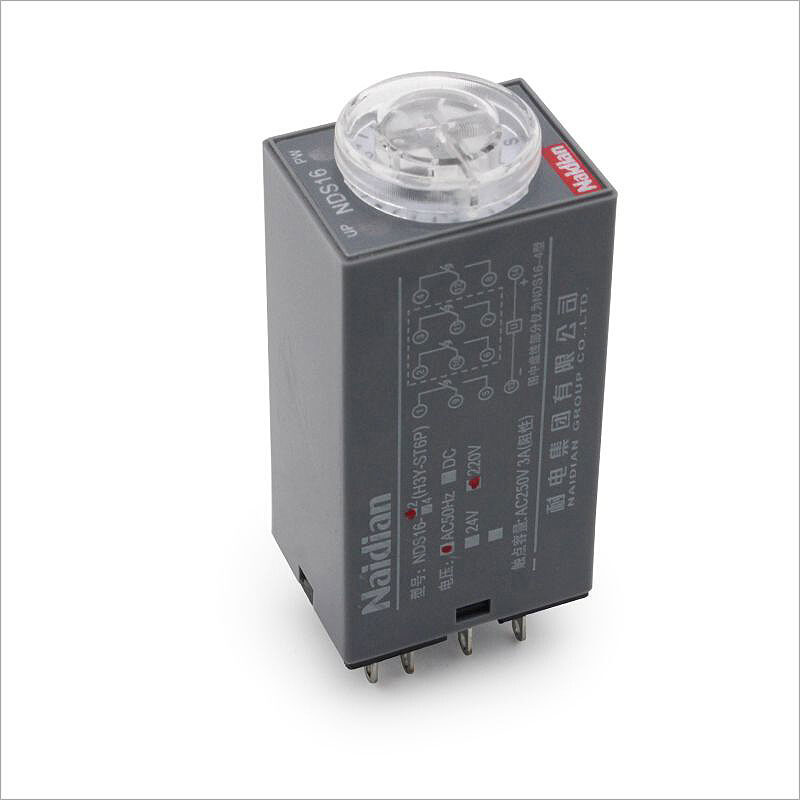

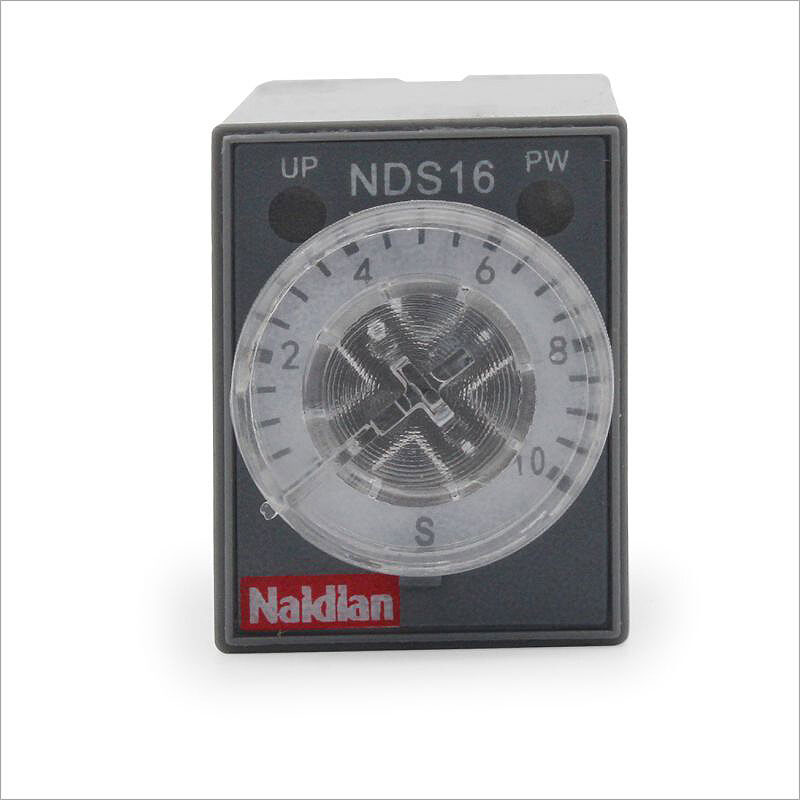

NDS16-2(H3Y ST6P)電子式時間繼電器

概述

NDS16（ST6P）系列電子式時間繼電器（以下簡稱繼電器）適用于交流50Hz、工作電壓380V及以下或直流工作電壓220V及以下的控制電路中作延時元件，按預置的時間接通或分斷電路。

本系列繼電器執行Q/ZXL 0080企業標準，符合GB 14048.5 和JB/T 10047有關要求。

主要技術數據

產品型號	NDS16(ST6P-2、H3Y-2)	NDS16-1(ST6P-4、H3Y-4)
產品名稱	電子式時間繼電器
工作電源	AC24V、36V、110V、220V、380V 50HZ；DC24V、110V、220V,允許電壓波動范圍（85%~110%）Ue
延時范圍	1s、5s、10s、30s、60s、120s、180s、5m、10m、30m、60m、3h、5h
重復誤差	≤1%
工作模式	通電延時
觸點數量	2組延時轉換觸點	4組延時轉換觸點
觸點容量	5A AC250V(阻性)	3A AC250V(阻性)
電壽命	1X10⁵次
環境溫度	-5℃~40℃
海拔	≤2000m
濕度	安裝地點最高溫度為40℃時，空氣的相對濕度≤50%，在較低溫度下可允許有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生凝露應采取特殊的措施。
安裝方式	配不同的底座可實現裝置式和35mm導軌式安裝

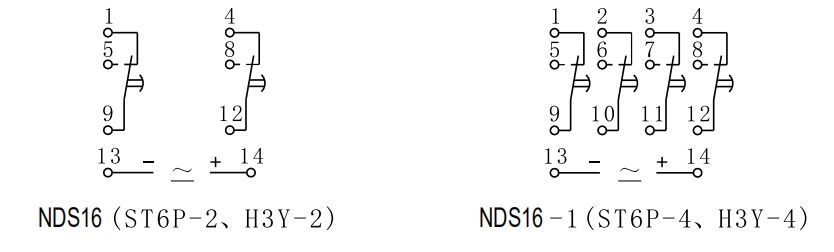

接線圖

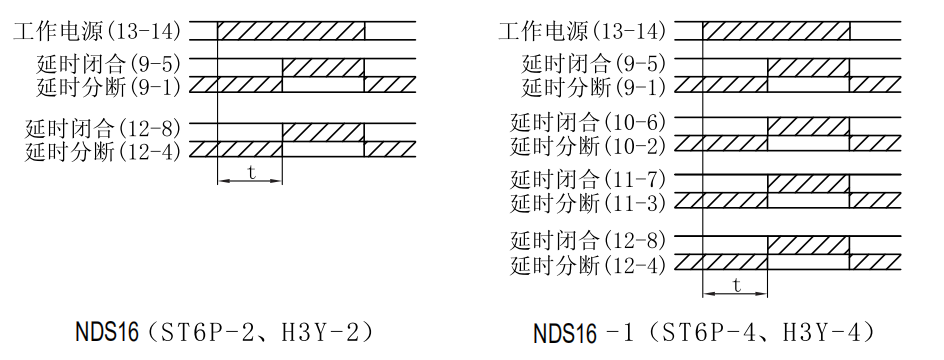

工作時序圖

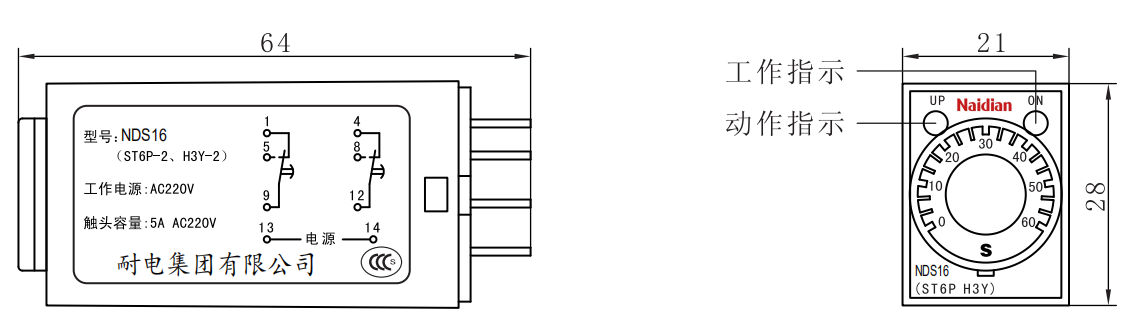

外形尺寸圖（mm）
