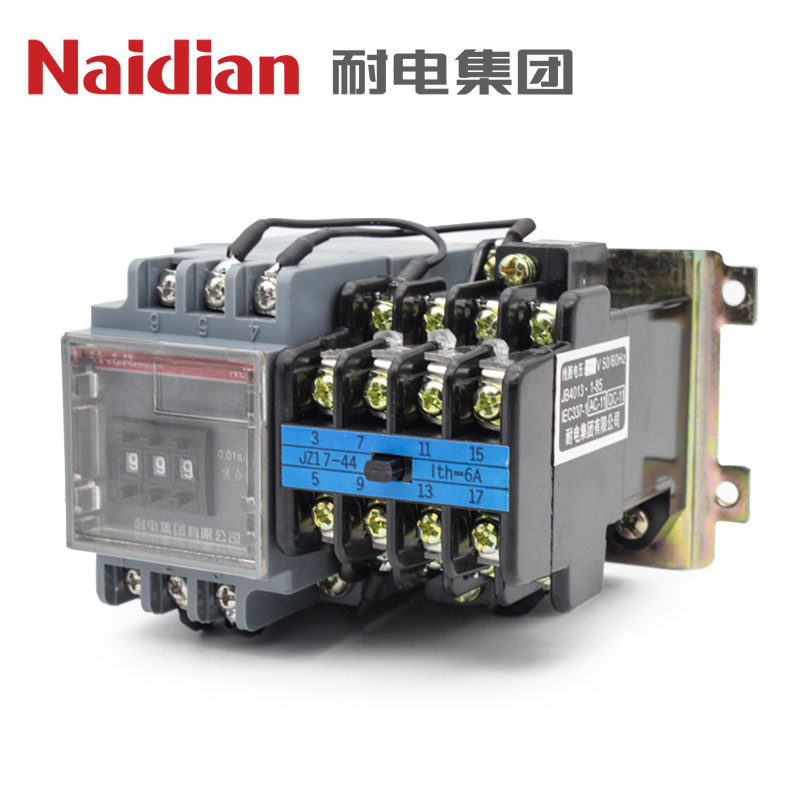

NDS18(JJS27A)電子式時間繼電器

資料下載

即時聊天

產品概述
產品參數

概述

NDS18系列時間繼電器適用于交流50HZ，工作電壓380V及以下或直流220V及以下的延時控制電路中，按預定時間進行吸合延時釋放延時，起到定時控制的效果。
繼電器按結構分∶有不帶中間繼電器和帶中間繼電器;按延時型式分∶有吸合延時和釋放延時;按控制電源電源電壓類別分∶有交流型和支流型。
NDS18時間繼電器是JJS27A，JS27A改進型產品，具有高可靠，長壽命，抗污染，耐振動，延時精度高，設定方便等優點。特別適用于起重機控制屏。

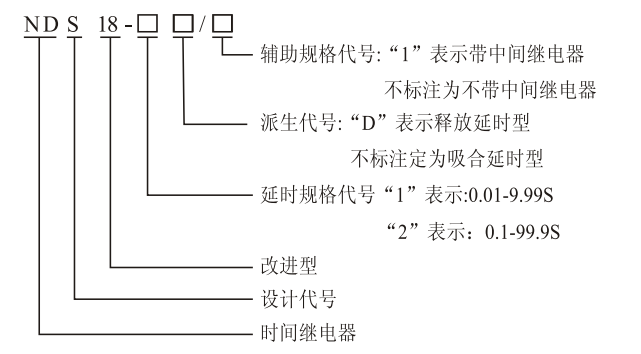

型號與規格

主要技術數據

1、工作電壓∶AC380V、AC220V 50Hz 允許波動誤差±10% DC220V

2、重復誤差∶NDS18-1≤±0.02S;NDS18-2≤±0.2S

3、整定誤差∶NDS18-1≤±0.02S;NDS18-2≤±0.2S

4、電壽命∶見下表

5、機械壽命∶1×10次6

6、污染等級3，安裝類別為Ⅲ

7、海拔高度不超過2000m

8、環境溫度∶-28℃~+55℃

規格	使用類別	接通			分斷			動作次數
規格	使用類別	I(A)	U(V)	cos?	I(A)	U(V)	cos?	動作次數
NDS18-□ NDS18-□□	AC-11	2.35	380	0.7	0.235	380	0.7	5X10⁵
NDS18-□/1 NDS18-□□/1	AC-11	9.5	380	0.7	0.95	380	0.7	5X10⁵

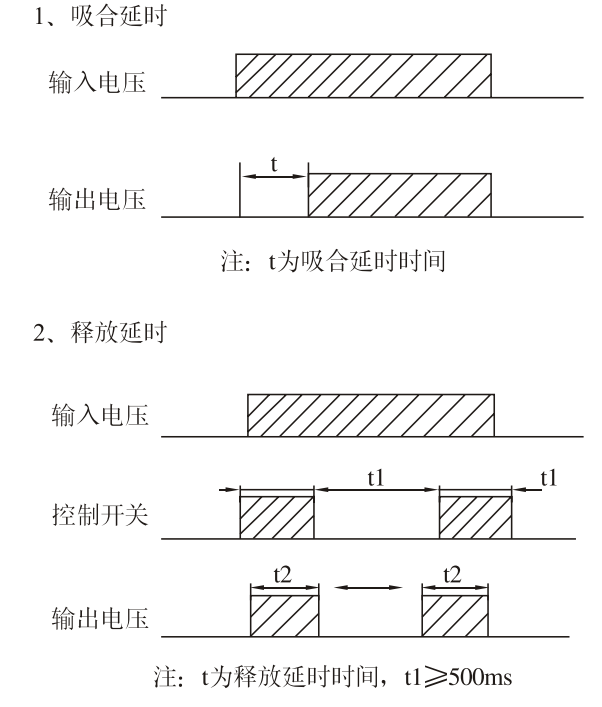

工作程序圖

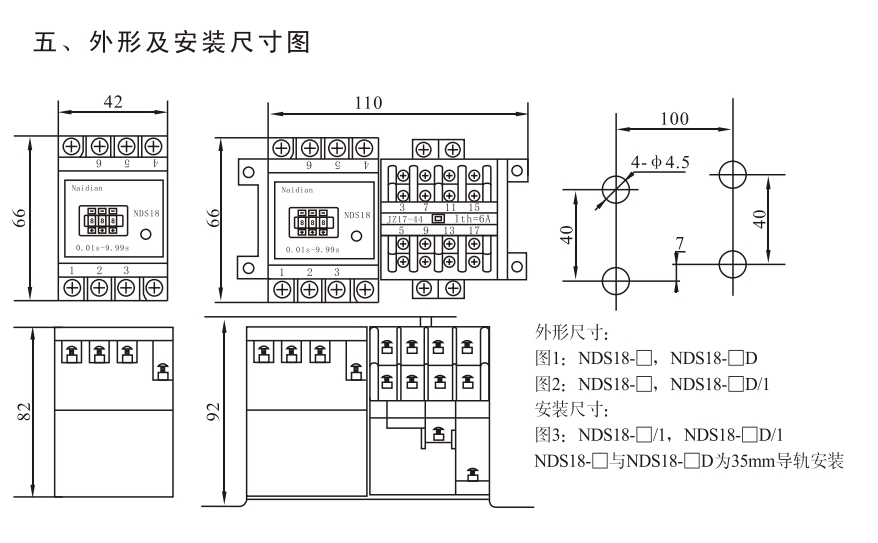

外型及安裝尺寸圖

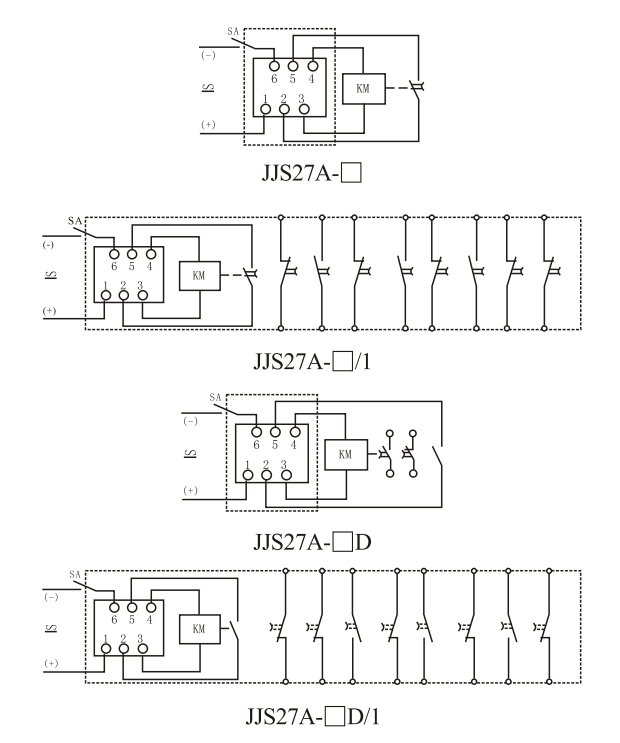

接線圖

使用說明

1、釋放延時型產品∶2、5端子接控制開關，切勿輸入電壓或接地。
2、吸合延時型產品∶2、5端子接被控制接觸器開輔助觸頭。
3、產品的3、4輸出端為固態電子開關，不可用萬用表的區歐姆檔測其通斷性能
