主要技術數據

1、工作電壓∶AC24V、36V、110V、127V、220V、380V 50Hz，允許電壓波動范圍（85%～110%)Ue;DC24V;

2、動作形式∶通電延時;

3、延時范圍∶A∶1/10s/1m/10m;

                     B:3s/30s/3m/30m;

                     C:6s/60s/6m/60m;

                     D:Im/10m/1h/10h;

                     E:3m/30m/3h/30h;
4、重復誤差∶≤2%;

5、觸點數量∶
A模式∶2組延時轉換觸點;

B模式∶1組延時轉換觸點和1組瞬時轉換
觸點;
6、觸點容量AC220V 5A COS?=1;DC24V 7A;

7、安裝方式∶Y型為面板式;N型為裝置式;

8、電壽命∶10×10⁴次；

9、機械壽命∶100×10⁴次;

10、環境溫度∶-5℃～+40℃;

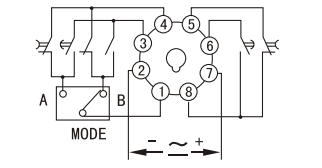

接線圖

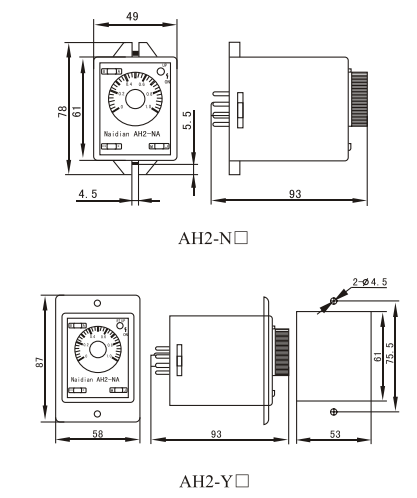

外形及安裝尺寸

使用說明

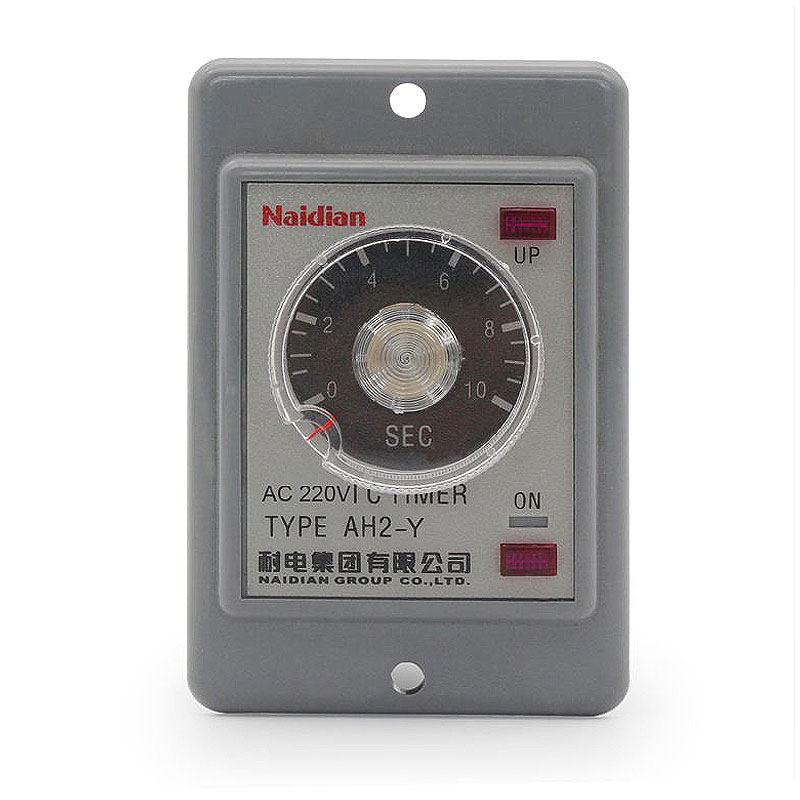

AH2-Y·N□系列繼電器為多檔延時繼電器。用戶在使用時按實際需要選擇相應的延時規格。面板ON、UP分別為通電延時指示和延時動作指示。
