NDS7(JSZ7)電子式時間繼電器

JSZ7系列時間繼電器（以下簡稱繼電器）適用于交流50/60HZ,額定電壓220V及以下或直流110V及以下的控制電路中作延時元件按預定的時間接通或分斷電路。

繼電器釆用新穎的電子線路，具有壽命長延時精度高、安裝方便、體積小等優點。是德國西門子公司生產的7PU時冋繼電器的替代產品，其主要技術指標、性能、外形和安裝方式與7PU時間繼電器基本相同。

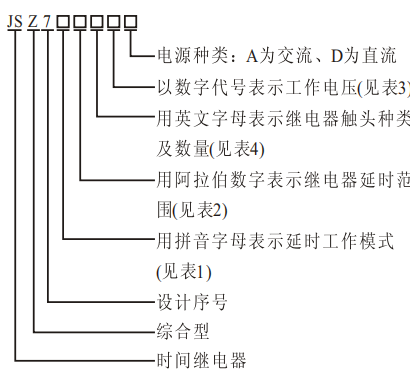

符號含義

表1

表2

表3

表4

注∶JSZ7-T、JSZ7-S、JSZ7-H系列的觸頭形式有A、B、C、D四種;

JSZ7-D系列的觸頭形有A、B、D三種;

JSZ7-X系列的觸頭形式只有N一種;

JSZ7-A系列的觸頭形式只有A一種。

主要技術數據

1、工作電源：AC： 24V、480V=110V、220V 50/60HZ,允許波動范圍為（85%?110%）Ue：

DC： 24V、48V、110V；

2、重復誤差：≤1%（JSZ7-A型為≤5%）;

3、觸頭容量：AC220V 5A, COSΦ=1；

4、機械壽命：1X10⁶

5、電壽命：1X10⁵次；

6、安裝方式：裝置式兼35mm導軌式。

接線標志圖和工作時序圖

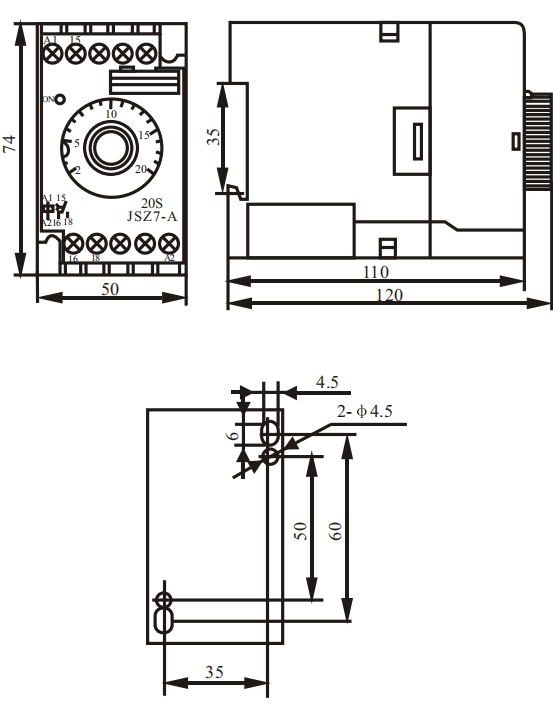

外形及安裝尺寸

使用說明

1、JSZ7-D型繼電器應用控制器（MR、E）進行控制，控制端切勿輸入電壓或接地，以免損壞產品。

2、JSZ7-A型繼電器通電時間應大于2s。

3、繼電器重復啟動時間隔時間應≥0.5s。
