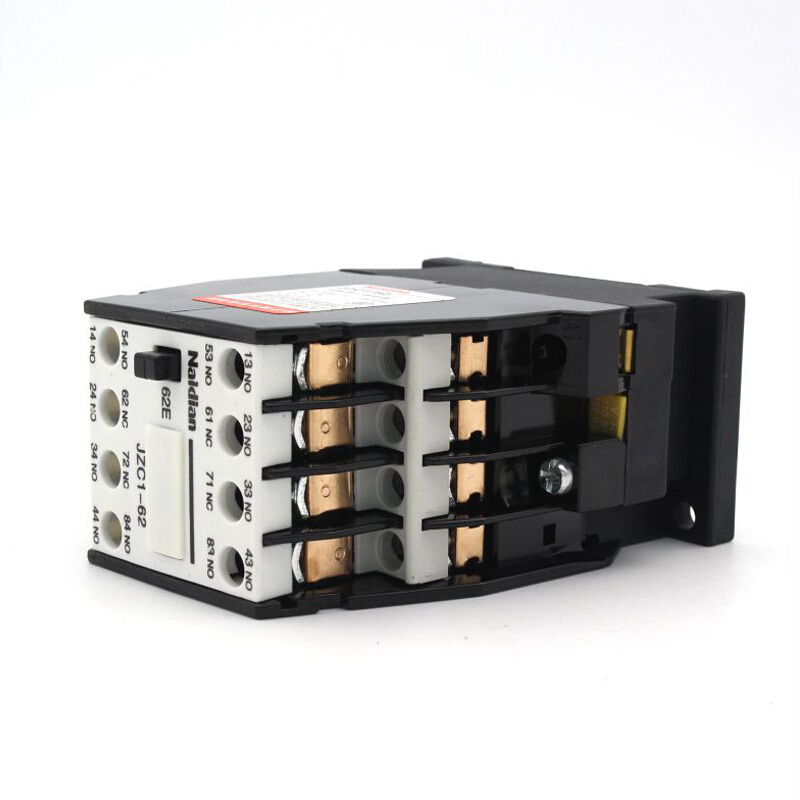

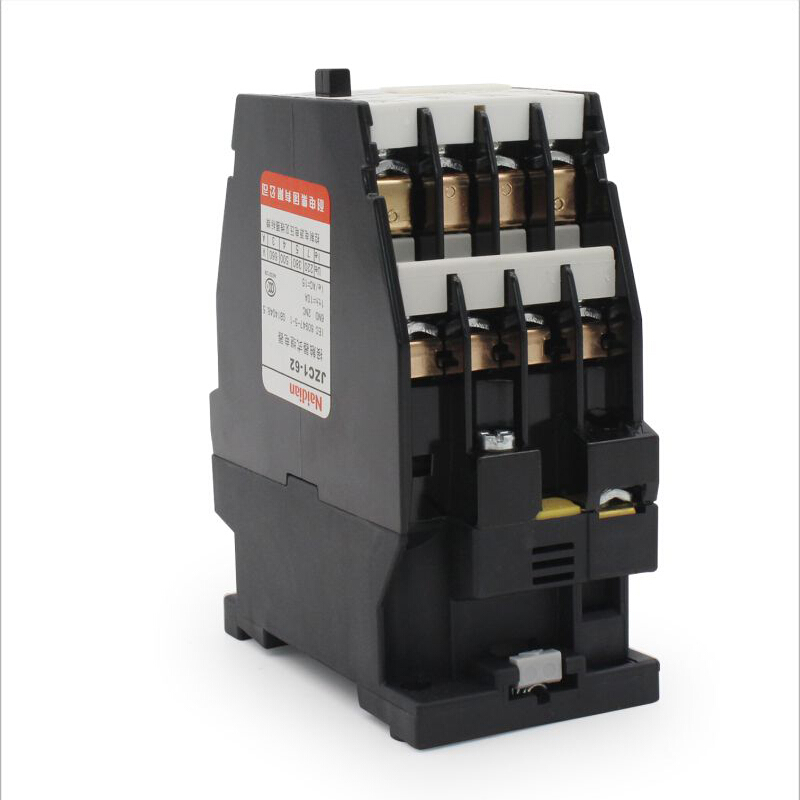

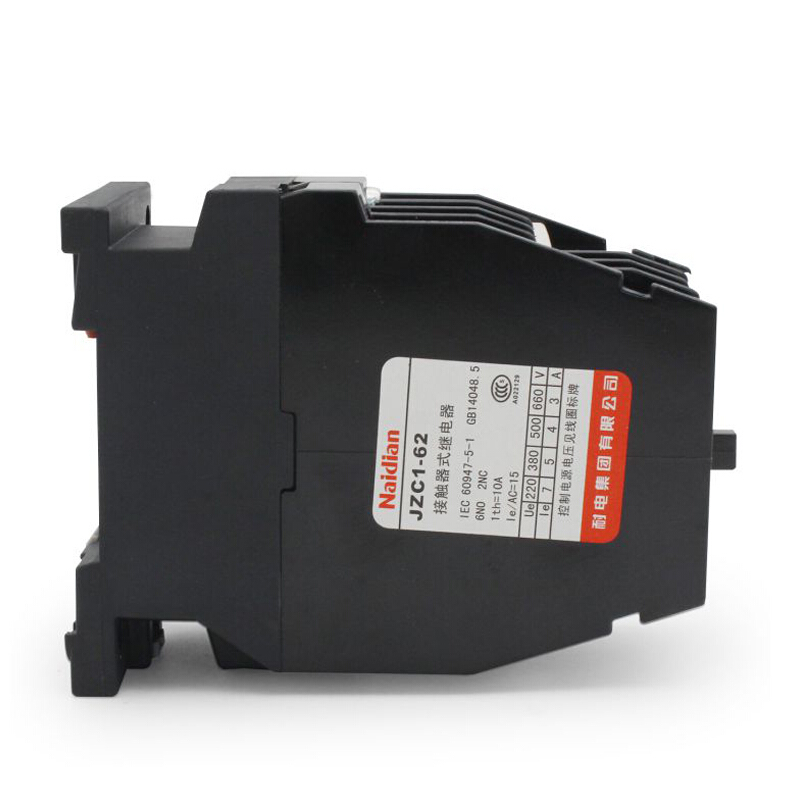

概述
JZC1系列接觸器式繼電器主要用于交流50HZ或60HZ、額定工作電壓至660V或直流額定工作電壓至660V的控制電路中，用來控制各種磁鐵線圈及用作電信號的放大和傳遞，是實現自動、遠控必不可少的低壓電器元件。
符合標準：GB/T 14048.5、IEC 60947-5-1。

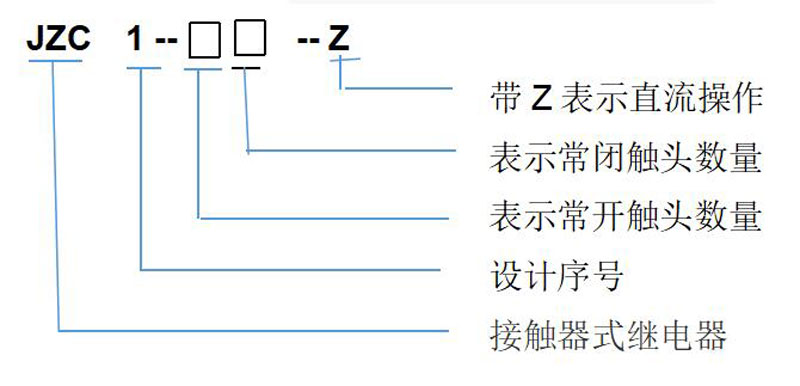

產品型號定義
|
額定絕緣電壓（V） |
額定工作電流（A） |
機械壽命（次數1×106 ） |
電壽命（次數1×106 ） |
操作頻率（H） |
吸引線圈工作電壓范圍 |
吸引線圈功率消耗 |
約定自由空氣 發熱電流（A） |
|||||
|
AC-15 |
DC-13 |
AC-3 |
AC-15 DC-13 |
交流VA |
直流W |
|||||||
|
吸合 |
起動 |
吸合 |
起動 |
|||||||||
|
660 |
0.95 |
0.15 |
10 |
1.0 |
1200 |
1200 |
（0.8-1.1）Us |
10 |
68 |
6.5 |
6.5 |
10 |
|
線圈額定控制電源電壓（Us）為: AC24V,48V,110V,220V,380V;DC24V,48V,110V,220V |
||||||||||||
工作條件
1. 周圍環境溫度：-5℃-- +40℃，24小時內平均值不超過+35℃。
2. 海拔高度：不超過2000m
3. 大氣溫度：溫度+40℃時，空氣相對濕度不超過50%。在較低的溫度下可允許有較高的濕度，對由于溫度變化偶爾產生的凝露應采取特殊措施。
4. 污染等級：3級
5. 安裝類別：III類
6. 沖擊振動：產品應安裝和使用在無顯著搖動，沖擊和振動的地方。
規格和接線圖
|
規格和接線圖型號 |
結構 |
N-O contact |
N-C contact |
|
JZC1-04 |
單層
|
0 |
4 |
|
JZC1-13 |
1 |
3 |
|
|
JZC1-22 |
2 |
2 |
|
|
JZC1-31 |
3 |
1 |
|
|
JZC1-40 |
4 |
0 |
|
|
JZC1-44 |
雙層 |
4 |
4 |
|
JZC1-53 |
5 |
3 |
|
|
JZC1-62 |
6 |
2 |
|
|
JZC1-71 |
7 |
1 |
|
|
JZC1-80 |
8 |
0 |
產品尺寸
安裝說明
1. 螺絲安裝。
2. 35毫米標準DIN導軌安裝。
注意事項
1. 請按照本說明書進行安裝和使用，安裝或維修時請切斷電源，維修人員最好能進行。
2. 繼電器動作后，請不要接觸有電的部件。
規格型號
|
型號 |
A max |
B max |
C max |
a |
b |
|
JZC1-04, JZC1-13, JZC1-22 JZC1-31, JZC1-40 |
46 |
79 |
80 |
35±0.5 |
60±0.6 |
|
JZC1-44, JZC1-53, JZC1-62, JZC1-71, JZC1-80 |
46 |
79 |
106 |
35±0.5 |
60±0.6 |
|
JZC1-13Z,JZC1-22Z JZC1-31Z , JZC1-40Z |
46 |
79 |
125 |
35±0.5 |
60±0.6 |
|
JZC1-44Z,JZC1-53Z, JZC1-62Z,JZC1-71Z, JZC1-80Z |
46 |
79 |
142 |
35±0.5 |
60±0.6 |

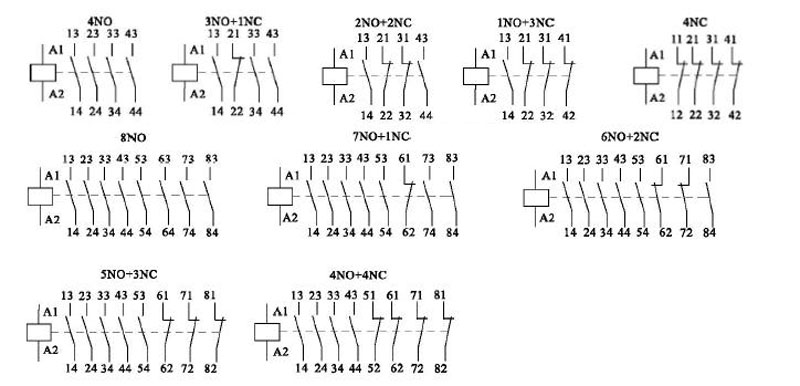

接線圖
