概述

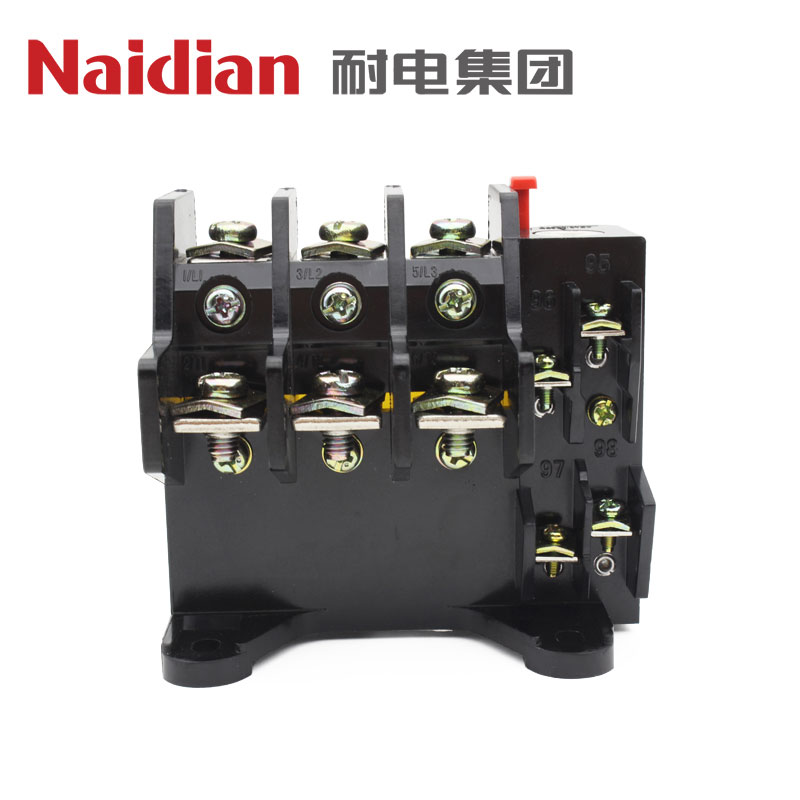

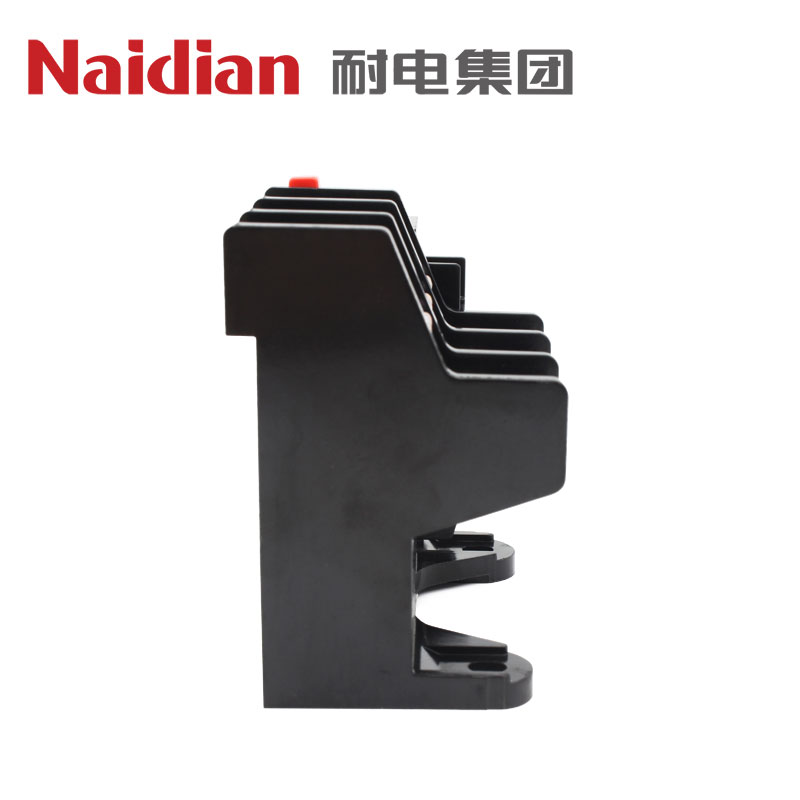

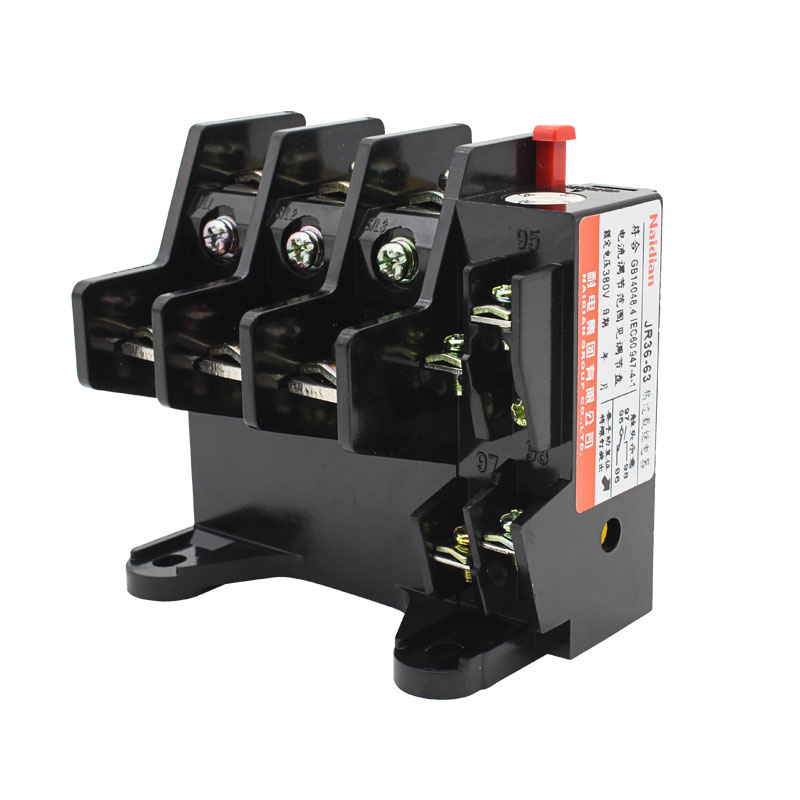

JR36系列熱過載繼電器（以下簡稱熱繼電器）適用于交流50HZ/60HZ、額定電壓690V，電流0.25-160A的長期工作或間斷長期工作的交流電動機的過載與斷相保護。
熱繼電器具有斷相保護、溫度補償、自動與手動復位、該產品性能穩定可靠。

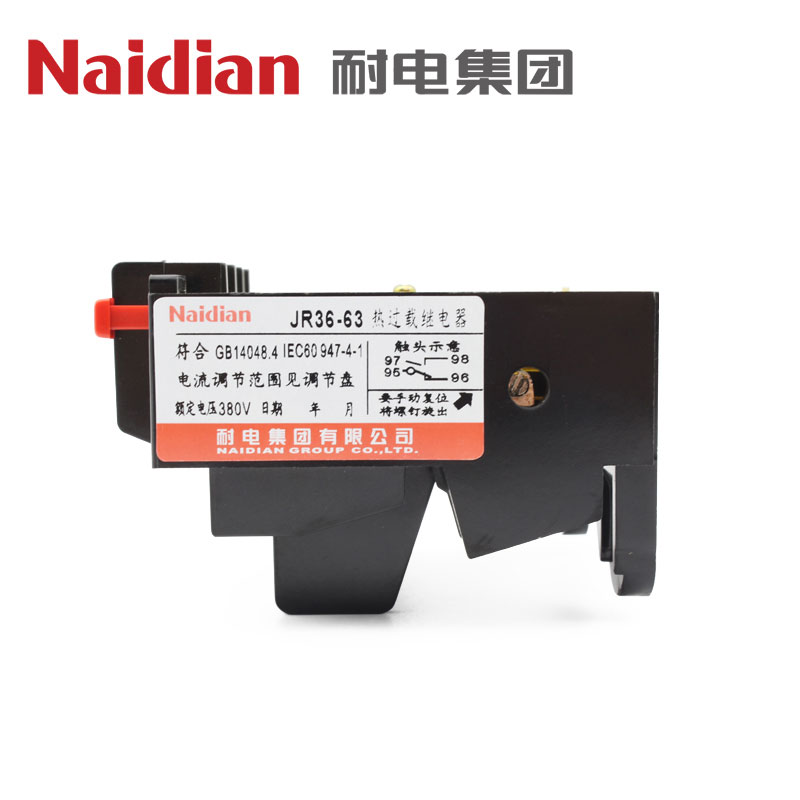

本產品符合：GB14048.4、IEC60947-4-1等標準。。
該系列熱繼電器只有獨立安裝方式。
正常工作條件
海拔高度：不超過2000m。
周圍空氣溫度-5℃~+40℃，24h內平均溫度不超過+35℃。
大氣條件：在+40℃時大氣相對濕度不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的月平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%，對由于溫度變化偶爾產生的凝露應采取特殊的措施。
污染等級為3級。
安裝面與垂直面的傾斜度不超過5°。
在無爆炸危險介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃存在的地方。
在有防雨雪設備及沒有充滿水蒸氣的地方。
在無顯著搖動、沖擊和振動的地方。
保護特性
| 項目 | JR36-20 | JR36-63 | JR36-160 | ||
| 額定工作電流A | 20 | 63 | 160 | ||
| 額定絕緣電壓V | 690 | 690 | 690 | ||
| 斷相保護 | 有 | 有 | 有 | ||
| 手動與自動復位 | 有 | 有 | 有 | ||
| 溫度補償 | 有 | 有 | 有 | ||
| 測試按鈕 | 有 | 有 | 有 | ||
| 安裝方式 | 獨立式 | 獨立式 | 獨立式 | ||
| 輔助觸頭 | 1NO+1NC | 1NO+1NC | 1NO+1NC | ||
| AC-15 380V額定電流A | 0.47 | 0.47 | 0.47 | ||
| DC-15 220V額定電流A | 0.15 | 0.15 | 0.15 | ||
| 導線截面積mm2 | 主回路 | 單芯或絞合線 | 1.0~4.0 | 6.0~16 | 16~70 |
| 接線螺釘 | M5 | M6 | M8 | ||
| 輔助回路 | 單芯或絞合線 | 2X（0.5~1） | 2X（0.5~1） | 2X（0.5~1） | |
| 接線螺釘 | M3 | M3 | M3 | ||
結構特點
三相雙金屬片式，脫扣級別為10A
具有差動式的斷相保護。
具有整定電流連續可調裝置。
具有溫度補償。
具有動作靈活性檢測機構。

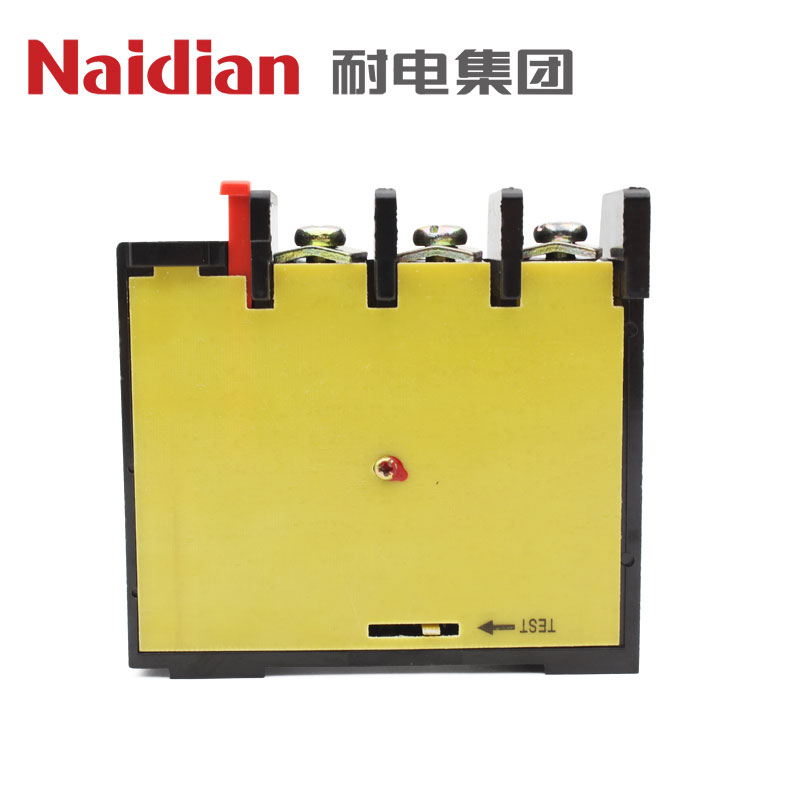

具有檢測按鈕，能手動斷開常閉觸頭功能。
具有手動與自動復位轉換的調節結構。
具有電氣上可分的一常開和一常閉觸頭。
安裝方式：獨立式安裝。
保護特性
| 項目 | 序號 | 整定電流倍數 | 動作時間 | 試驗條件 |
| 過載保護 | 1 | 1.05 | 2小時內不動作 | 冷態開始 |
| 2 | 1.2 | 2小時內動作 | 熱態（接序號1后）開始 | |
| 3 | 1.5 | 2分鐘內動作 | 熱態（接序號1后）開始 | |
| 4 | 7.2 | 2s＜Tp≤10s | 冷態開始 | |
| 斷相保護 | 5 | 任意二相|另一相 | 2小時內不動作 | 冷態開始 |
| 1.0 |0.9 | ||||
| 6 | 1.5 |0 | 2小時內動作 | 熱態（接序號5后）開始 |
選型與訂貨數據
| 型號規格 | 額定電流A |
熔斷器A "1"型配合 |
“2”型配合 |
相匹配接觸器型號 |
| JR36-20 | 0.25-0.35 | 63 | 1.6 | CJT1-10及其他型號 |
| 0.32-0.50 | 63 | 1.6 | ||
| 0.45-0.72 | 63 | 2 | ||
| 0.68-1.10 | 63 | 4 | ||
| 1.0-1.6 | 63 | 6 | ||
| 1.5-2.4 | 63 | 6 | ||
| 2.2-3.5 | 63 | 10 | ||
| 3.2-5.0 | 63 | 16 | CJT1-20及其他型號 | |
| 4.5-7.2 | 63 | 16 | ||
| 6.8-11 | 63 | 25 | ||
| 10-16 | 63 | 35 | ||
| 14-22 | 63 | 50 | ||
| JR36-32 | 20-32 | 100 | 63 | CJT1-40及其他型號 |
| JR36-63 | 14-22 | 160 | 50 | CJT1-60及其他型號 |
| 20-32 | 160 | 63 | ||
| 28-45 | 160 | 100 | ||
| 40-63 | 160 | 160 | ||
| JR36-160 | 40-63 | 250 | 160 | CJT1-100及其他型號 |
| 53-85 | 250 | 160 | ||
| 75-120 | 315 | 224 | CJT1-160及其他型號 | |
| 100-160 | 315 | 224 |
