DS-20系列時間繼電器
DS-20系列時間繼電器
DS-20系列時間繼電器
DS-20系列時間繼電器
DS-20系列時間繼電器
DS-20系列時間繼電器

DS-20系列時間繼電器

延時范圍:0.2～1.5s 1.2～5s 2.5～10s 5～20s
整定電壓:24V、48V、110V、220V
動作電壓:電流: ≤85%直流: ≤70% 返回電壓≥5%
觸點容量:直流有感100W
長期允許電流5A
觸點形式:一副瞬動轉換、一副滑動、一幅終止
開孔尺寸:81.5×55.5mm
安裝方式采用JK-1、JK-1Q殼體
注：直流帶“C”為長期工作

應用范圍

DS-20系列時間繼電器（以下簡稱繼電器）作為輔助元件用于各種保護和自動控制線路中，使被控元件的動作得到可 調節的延時，繼電器DS-21-24是短時帶電的時間繼電器；DS-21/C-24/C是長期帶電的時間繼電器（帶外附電阻）； DS-25-28是交流時間繼電器。該繼電器具有一付瞬動轉換觸點，一付滑動延時主觸點和一付終止延時主觸點。

主要技術數據

產品型號

額定電壓

延時整定范圍

動作時間變差

功率消耗

DS- 21 , 21 C

DC

24V 48V

110V 220V

0.2-1.5s

+0.15S

不大于10W 帶“C”

不大于7.5VA

DS- 22 , 22 C

1.2-5s

+0.25S

DS- 23 , 23 C

2.5-10s

+0.3S

DS- 24 , 24 C

5-20s

+0.5S

DS- 25

AC

110V  127V

220V  380V

0.2-1.5s

+0.15S





35VA

DS- 26

1.2-5s

+ 0.25S

DS- 27

2.5-10s

+0.3S

DS- 28

5-20s

+0.5S
  • 動作值：DS-21-24不大于70%額定電壓；DS-21C-24C不大于75%額定電壓；DS-25-28不大于85%額定電壓。
  • 返回值：不上于5%額定電壓。
  • 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷中產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5X10次。輸出觸點長期允許接通電流為5A。
  • 介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交 流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
  • 外附電阻對照表

額定電壓

外附電阻規格

額定電壓

外附電阻規格

DC 220V

20W 3.9kΩ

AC 380V

20 W 5.1kΩ

DC 110V

20W 1kΩ

AC 220V

20 W 3.9kΩ

DC 48V

20W 200kΩ

AC 127V

20 W 1kΩ

DC 24V

20W 51kΩ

AC 110V

20 W 1kΩ

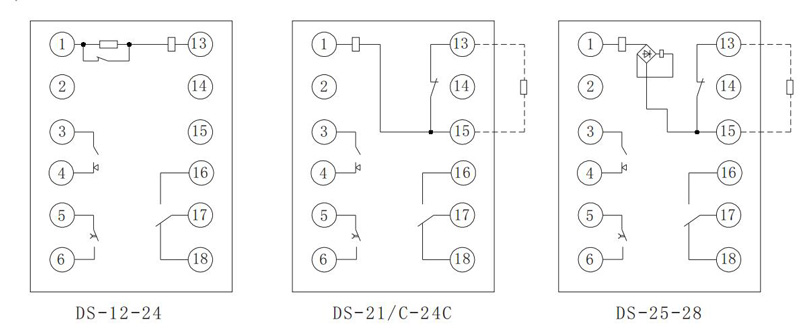

內部接線

ds 20xlsjjdq 2

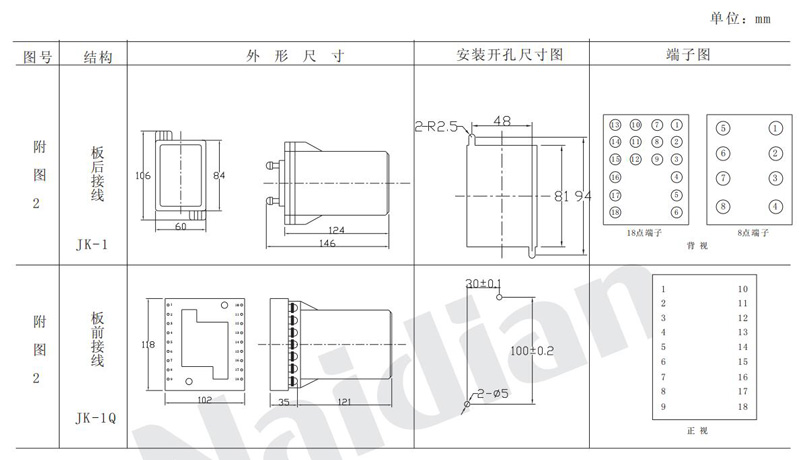

外形及開孔尺寸

本繼電器采用JK-1殼體，外形尺寸，安裝開孔圖詳見本手冊288頁附圖2。

ds 20xlsjjdq 3
