用途

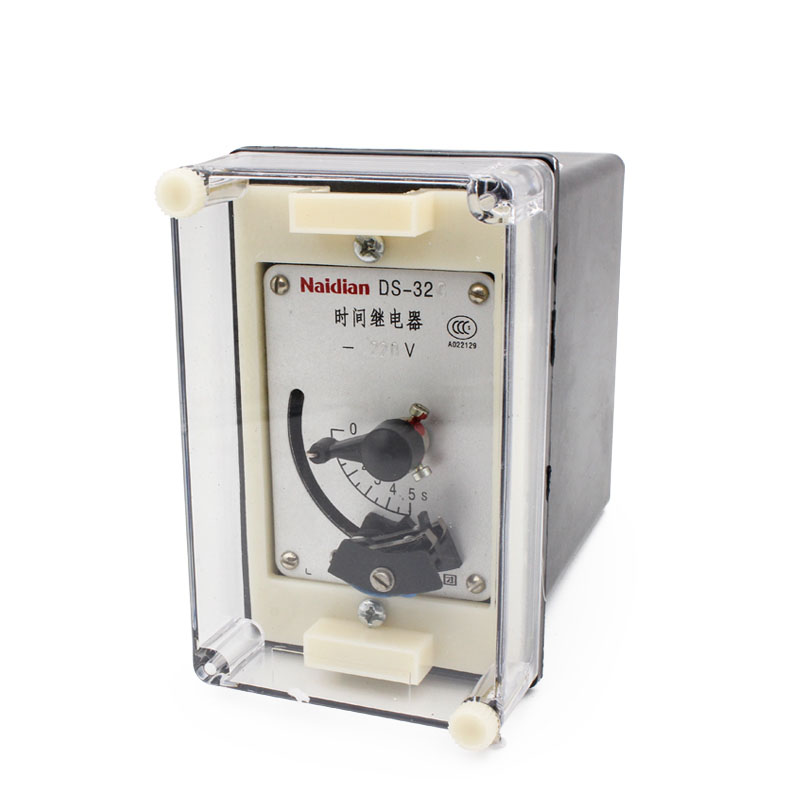

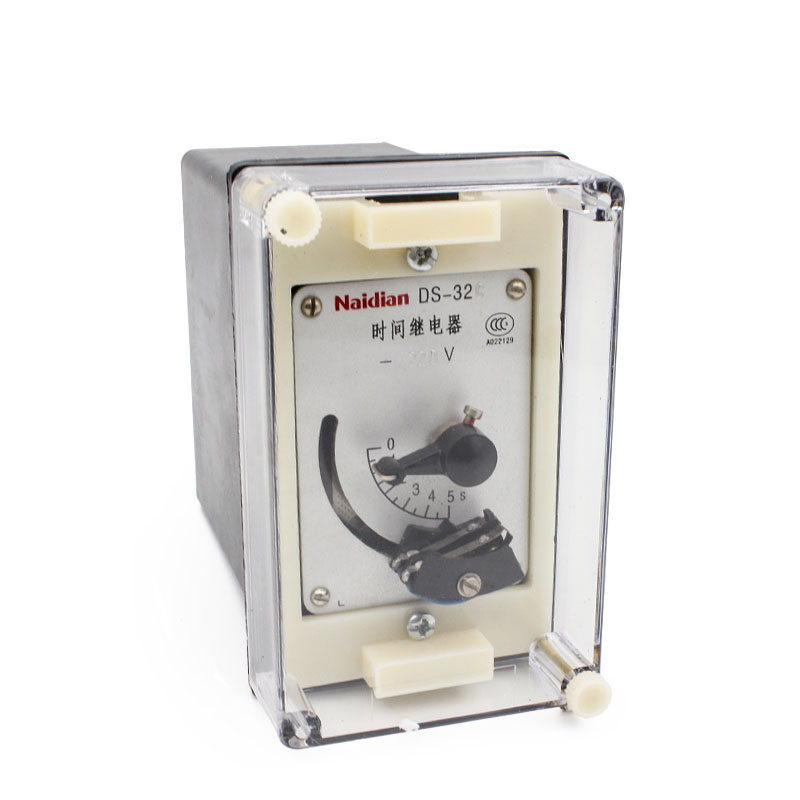

DS-30系列時間繼電器（以下簡稱繼電器）作為輔助元件用于各種保護及自動裝置中，使被控元件達到所需要的 延時，在保護裝置中用以實現主保護與后備保護的選擇性配合。
結構和原理

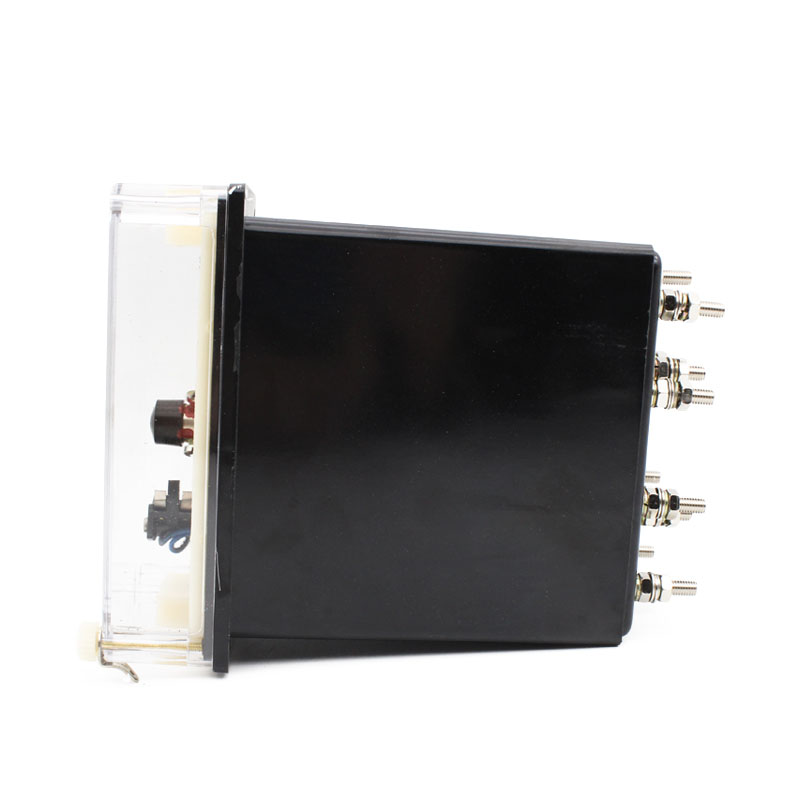

1.本繼電器系一電磁鐵帶動一鐘表延時機構，電磁鐵可以由直流或交流電源供電，本系列中的交流時間繼電器 其內部裝 有橋式整流器，將電源整流后供給電磁鐵。每臺繼電器內均有兩付瞬時轉換觸點，一付延時主觸點（終止觸 點），根據不同的規格，可以安裝一付滑動延時觸點，其延時整定值，可以等于或小于延時主觸點的整定值 ；繼電器 由其安裝及接線方式不同，同一機芯可以有二種結構形式，即A11K為嵌入式安裝；A11H為凸出安裝后接線，見本手冊 附圖3.繼電器蓋子上可以裝設拖針，以指示繼電器動作情況,(規格表中型號后帶有X的即為帶有拖針的規格）為便于維 修繼電器內部有插件，在取下蓋子后即可將繼電器部分抽出。
繼電器沒有動作時，瞬動轉換觸點的閉觸點閉合，延時觸點斷開，拖針指零，當向電磁鐵供電后，電磁鐵吸合， 瞬時轉換觸點進行瞬時切換，鐘表機構開始轉動，延時動觸點向閉合方向移動，同時帶動拖針轉動，根據延時觸點的 整定滑動觸點及主觸點先后接通，主觸點接通后由于止檔限制機構的轉動，機構停止，繼電器將可長期停留在主觸點 閉合的狀態下，當電源斷開后各觸點瞬時復歸至原來狀態，拖針留在該處，其指示值應符合主觸點整定值，（實際上 拖針指示值應稍大于主觸點整定值，因為觸點在接通后仍可滑行一段距離，另外當電源在延時未完了時斷電，則拖針 所指示的時間完全 等于動觸點整定值，因而拖針可指示出繼電器的復歸時間，便于分析問題）拖針可以方便的在繼電 器外部復歸，將蓋子上的旋鈕依順時針方向旋轉，首先拖針碰到動觸點而停止，繼續轉動旋鈕，使刻盤上零位對準拖 針為止。

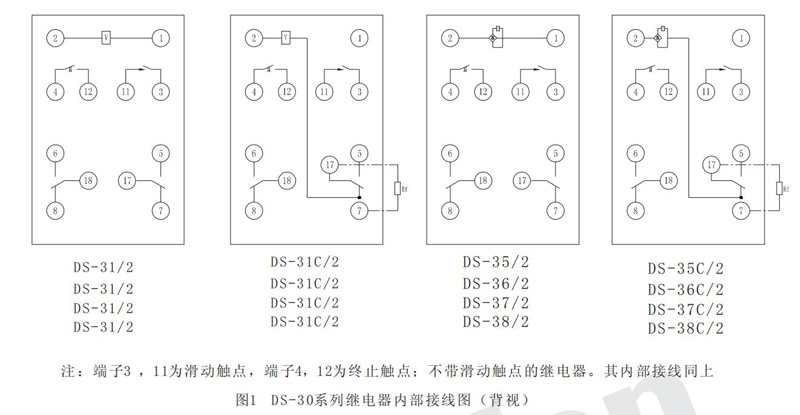

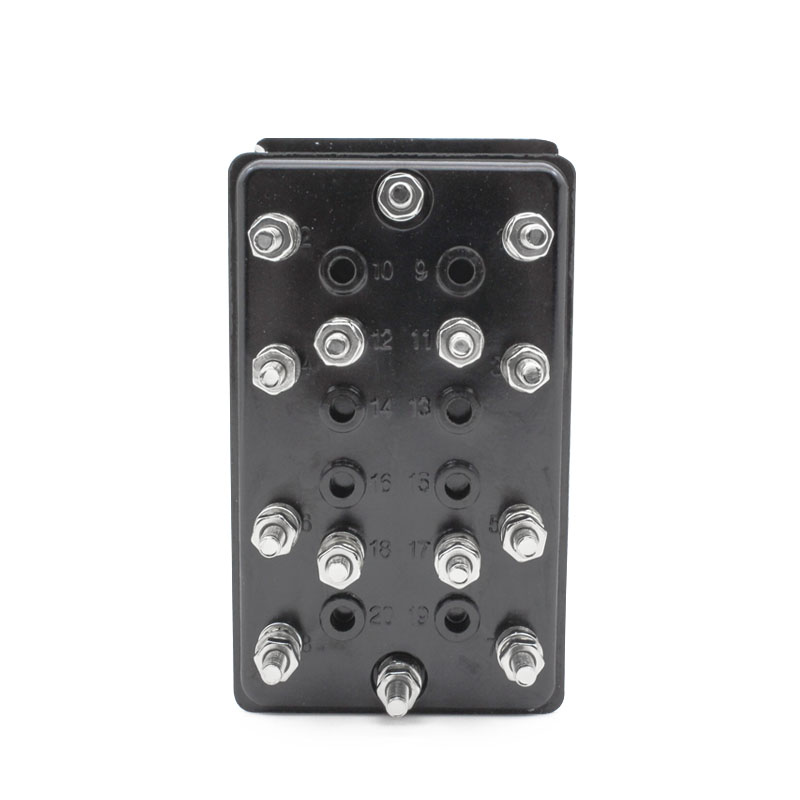

2.繼電器的內部接線圖見圖1.
3.直流繼電器動作電壓不大于70%額定電壓，交流繼電器動作電壓不大于85%額定電壓，返回電壓不小于5%額定電壓。
4.繼電器延時的誤差：（指在20+5℃時10次動作中，最大與最小值之差）
DS-31,DS-31C,DS-35,DS-35C為0.06s.
DS-32,DS-32C,DS-36,DS-36C為0.125s.
DS-33，DS-33C,DS-37,DS-37為0.25s.
DS-34,DS-34C,DS-38,DS-38C為0.5s。
5.繼電器線圈在額定電壓下的功率消耗
對于直流短時工作的：DS-31,DS-32,DS-33,DS-34不大于25W。
對于直流長時工作的：DS-31C,DS-32C,DS-33C,DS-34C不大于15W。
對于交流短時工作的“DS-35,DS-36,DS-37,DS-38不大于20VA。
對于交流短時工作的“DS-35C,DS-36C,DS-37C,DS-38C不大于20VA。
6.熱穩定性
對于交直流短時工作的，線圈可承受110%額定電壓，歷時兩分鐘，其溫升不大于65℃。
對于直流交流長時工作的，線圈（經附加電阻）可長期承受110%額定電壓，其溫升不大于65℃。
7.繼電器各觸點斷開感性負載50W。（U不大于220V,I不大于1A，T小于5ms).
8.繼電器觸點可長期閉合電流5A。
9.繼電器帶電部分對導磁體的絕緣強度可承受交流50Hz,2KV,歷時1min而不擊穿。
10.繼電器可工作5000次而無機械損壞。
11.繼電器使用溫度范圍：-20-+40℃。
使用和維護
1.使用者應注意繼電器額定工作方式，若將短時工作的繼電器用于線圈回路長期帶電場合，則繼電器線圈必過熱而損壞。 長期工作繼電器有外附電阻，在使用時應按附圖中Rf的位置接入。
2.繼電器應裝在與水平面垂直的屏板上，并且在投入運行前應使繼電器通電動作。以免由于各動作部位不能復歸至原位。 而引起延時的誤差。
3.繼電器在維修時，其鐘表機構部分各另件應使用航空汽油清洗，之后在各可動部位（滑動接觸部位）點以活量4#航空 儀表油，在由電磁直接帶動的凸輪與扇形齒板間涂以低溫脂。電磁部分，動鐵心及線圈管中應擦試清潔。
技術數據
1.繼電器型號說明：
例：DS-31C/2XA11K
其中：DS表示電磁式時間繼電器。
31-38為設計序號，并用其第二位數字同時表示延時范圍，及電源種類（1-4為四種延時范圍同時表示直流電源，5-8表示與1-4相同的延時范圍，但為交流電源）。
/2表示有滑動延時觸點。
/X表示有拖針。（見表1）
11K表示嵌入安裝，后接線
上例為：嵌入式，后接線延時為0.125-1.25s，長期工作，帶有滑動延時觸點及拖針的時間繼電器（型號不能表示電壓規格，因而在訂貨時要注明額定電壓）。
2.線圈電阻值（見表2）
3.重量：1Kg
外形及開孔尺寸
本繼電器采用A11,A11H,A11Q殼體，外形及安裝開孔尺寸詳見本手冊288頁附圖3.
表1
|
型號 |
殼體結構 |
電源 |
延時（S) |
工作方式 |
滑動觸點 |
拖針 |
額定電壓（V) |
備注 |
|
DS- 31 - |
A 11K A 11H A 11Q |
直流 |
0.0125-1.25 |
短期 |
|
|
220，110，48，24 |
|
|
DS- 31 / 2 - |
0.0125-1.25 |
+ |
|
220，110，48，24 |
|
|||
|
DS- 31 / X- |
0.0125-1.25 |
|
+ |
220，110，48，24 |
|
|||
|
DS- 31 / 2 X- |
0.0125-1.25 |
+ |
+ |
220，110，48，24 |
|
|||
|
DS- 32 - |
0.5-5 |
|
|
220，110，48，24 |
|
|||
|
DS- 32 / 2 - |
0.5-5 |
+ |
+ |
220，110，48，24 |
|
|||
|
DS- 32 / X- |
0.5-5 |
|
+ |
220，110，48，24 |
|
|||
|
DS- 32 / 2 X- |
0.5-5 |
+ |
+ |
220，110，48，24 |
|
|||
|
DS- 33 - |
1-10 |
|
|
220，110，48，24 |
|
|||
|
DS- 33 / 2 - |
1-10 |
+ |
|
220，110，48，24 |
|
|||
|
DS- 33 / X- |
1-10 |
|
+ |
220，110，48，24 |
|
|||
|
DS- 33 / 2 X- |
1-10 |
+ |
+ |
220，110，48，24 |
|
|||
|
DS- 34 - |
2-20 |
|
|
220，110，48，24 |
|
|||
|
DS- 34 / 2 - |
2-20 |
+ |
|
220，110，48，24 |
|
|||
|
DS- 34 / X- |
2-20 |
|
+ |
220，110，48，24 |
|
|||
|
DS- 34 / 2 X- |
2-20 |
+ |
+ |
220，110，48，24 |
|
|||
|
DS- 31 C- |
0.0125-1.25 |
長期 |
|
|
220，110，48，24 |
有附電阻 |
||
|
DS- 31 C/ 2 - |
0.0125-1.25 |
+ |
|
220，110，48，24 |
有附電阻 |
|||
|
DS- 31 C/ X- |
0.0125-1.25 |
|
+ |
220，110，48，24 |
有附電阻 |
|||
|
DS- 31 C/ 2 X- |
0.0125-1.25 |
+ |
+ |
220，110，48，24 |
有附電阻 |
|||
|
DS- 32 C- |
0.5-5 |
|
|
220，110，48，24 |
有附電阻 |
|||
|
DS- 32 C/ 2 - |
0.5-5 |
+ |
|
220，110，48，24 |
有附電阻 |
|||
|
DS- 32 C/ X- |
0.5-5 |
|
+ |
220，110，48，24 |
有附電阻 |
|||
|
DS- 32 C/ 2 X- |
0.5-5 |
+ |
+ |
220，110，48，24 |
有附電阻 |
|||
|
DS- 33 C- |
1-10 |
|
|
220，110，48，24 |
有附電阻 |
|||
|
DS- 33 C/ 2 - |
1-10 |
+ |
|
220，110，48，24 |
有附電阻 |
|||
|
DS- 33 C/ X- |
1-10 |
|
+ |
220，110，48，24 |
有附電阻 |
|||
|
DS- 33 C/ 2 X- |
1-10 |
+ |
+ |
220，110，48，24 |
有附電阻 |
|||
|
DS- 34 C- |
2-20 |
|
|
220，110，48，24 |
有附電阻 |
|||
|
DS- 34 C/ 2 - |
2-20 |
+ |
|
220，110，48，24 |
有附電阻 |
|||
|
DS- 34 C/ X- |
2-20 |
|
+ |
220，110，48，24 |
有附電阻 |
|||
|
DS- 34 C/ 2 X- |
2-20 |
+ |
+ |
220，110，48，24 |
有附電阻 |
|||
|
DS- 35 - |
交流 |
0.0125-1.25 |
短期 |
|
+ |
220,127,110,100 |
|
|
|
DS- 35 / 2 - |
0.0125-1.25 |
+ |
|
220,127,110,100 |
|
|||
|
DS- 36 - |
5.5-5 |
|
|
220,127,110,100 |
|
續表
|
型號 |
殼體結構 |
電源 |
延時（s) |
工作方式 |
滑動觸點 |
拖針 |
額定電壓（V) |
備注 |
|
DS- 31 C- |
A11Q |
|
0.0125-1.25 |
長期 |
|
|
220，110，48，24 |
有附電阻 |
|
DS- 31 C/ 2 - |
0.0125-1.25 |
+ |
|
220，110，48，24 |
有附電阻 |
|||
|
DS- 31 C/ X- |
0.0125-1.25 |
|
+ |
220，110，48，24 |
有附電阻 |
|||
|
DS- 31 C/ 2 X- |
0.0125-1.25 |
+ |
+ |
220，110，48，24 |
有附電阻 |
|||
|
DS- 32 C- |
0.5-5 |
|
|
220，110，48，24 |
有附電阻 |
|||
|
DS- 32 C/ 2 - |
0.5-5 |
+ |
|
220，110，48，24 |
有附電阻 |
|||
|
DS- 32 C/ X- |
0.5-5 |
|
+ |
220，110，48，24 |
有附電阻 |
|||
|
DS- 32 C/ 2 X- |
0.5-5 |
+ |
+ |
220，110，48，24 |
有附電阻 |
|||
|
DS- 33 C- |
1-10 |
|
|
220，110，48，24 |
有附電阻 |
|||
|
DS- 33 C/ 2 - |
1-10 |
+ |
|
220，110，48，24 |
有附電阻 |
|||
|
DS- 33 C/ X- |
1-10 |
|
+ |
220，110，48，24 |
有附電阻 |
|||
|
DS- 33 C/ 2 X- |
1-10 |
+ |
+ |
220，110，48，24 |
有附電阻 |
|||
|
DS- 34 C- |
2-20 |
|
|
220，110，48，24 |
有附電阻 |
|||
|
DS- 34 C/ 2 - |
2-20 |
+ |
|
220，110，48，24 |
有附電阻 |
|||
|
DS- 34 C/ X- |
2-20 |
|
+ |
220，110，48，24 |
有附電阻 |
|||
|
DS- 34 C/ 2 X- |
2-20 |
+ |
+ |
220，110，48，24 |
有附電阻 |
表2
|
型號 |
額定電壓( V) |
線圈內阻（ Ω） |
|
|
DS- 31 |
- 220 |
1900 |
|
|
DS- 32 |
- 110 |
580 |
|
|
DS- 33 |
- 48 |
110 |
|
|
DS- 34 |
- 24 |
26 |
|
|
DS- 31 C |
- 220 |
780 |
2700 |
|
DS- 32 C |
- 110 |
165 |
680 |
|
DS- 33 C |
- 48 |
35 |
130 |
|
DS- 34 C |
- 24 |
8 . 5 |
33 |
|
DS- 35 |
- 220 |
1900 |
|
|
DS- 36 |
- 127 |
850 |
|
|
DS- 37 |
- 110 |
580 |
|
|
DS- 38 |
- 100 |
550 |
|
|
DS- 35 C |
- 220 |
780 |
2700 |
|
DS- 36 C |
- 127 |
190 |
680 |
|
DS- 37 C |
- 110 |
165 |
680 |
|
DS- 38 C |
- 100 |
150 |
510 |
