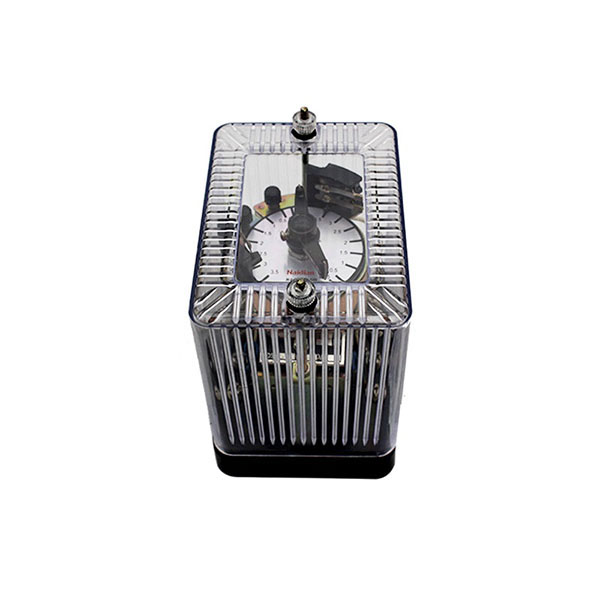

DSJ-10系列斷電延時時間繼電器

額定電壓：100、110、127、220、380V
延時整定范圍：0.1~1.3s、0.25~3.5s、0.5~9s
觸點形式：延時動合終止觸點一副，瞬勸轉換觸點一副

資料下載

即時聊天

產品概述
產品參數

應用范圍

該系列時間繼電器用于交流操作的繼電保護和自動化電路中，當電壓大幅度降低或完全消失時，以產生必要的延時，屬斷電延時繼電器。

主要技術數據

動作值：不大于70%額定電壓。
返回值：不小于10%額定電壓。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5+0.75ms的直流有感負荷中產品輸出觸點的斷開容量為50W。
輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5X10次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

產品型號	額定電壓	延時整定范圍	動作時間變差	功率消耗
DSJ-11	AC 100V, 110V 220V, 380V	0.1 - 1.3S	0.06S	15VA
DSJ-12		0.25-3.5S	0.12S
DSJ-13		0.5-9S	0.25S

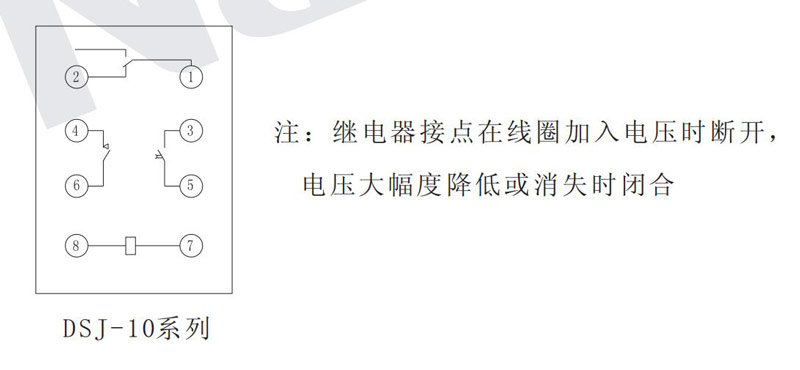

內部接線

dsj 10xlddyssjjdq 2

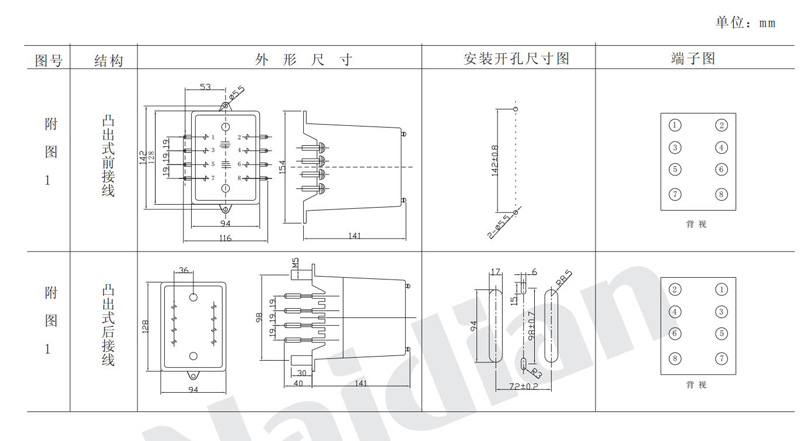

外形及開孔尺寸

本繼電器殼體，外形尺寸，安裝開孔圖詳見本手冊附圖1.

dsj 10xlddyssjjdq 3
