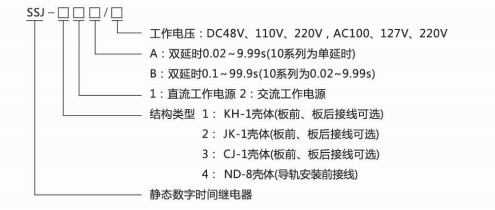

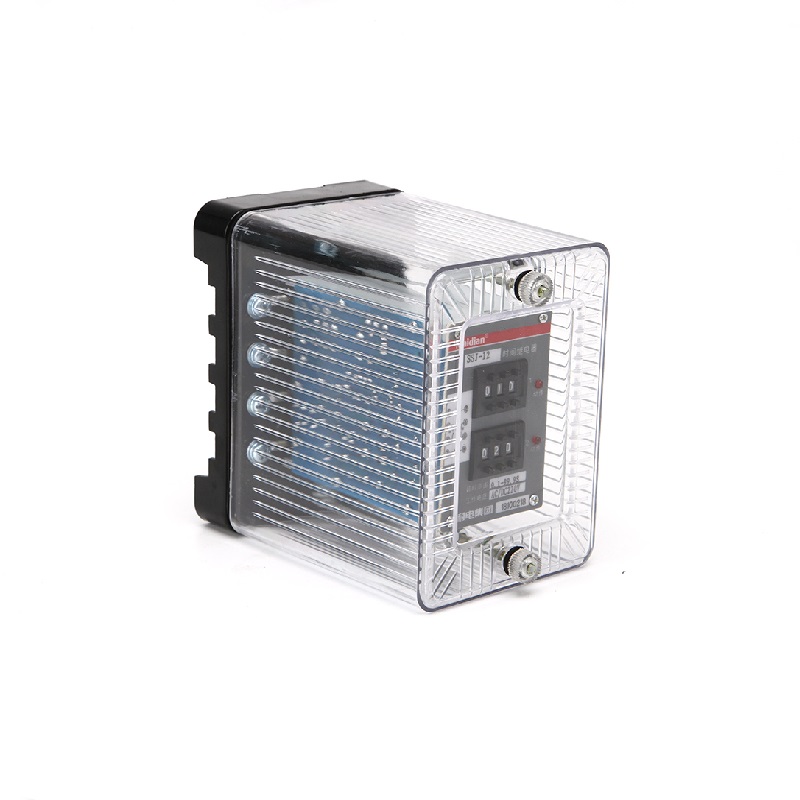

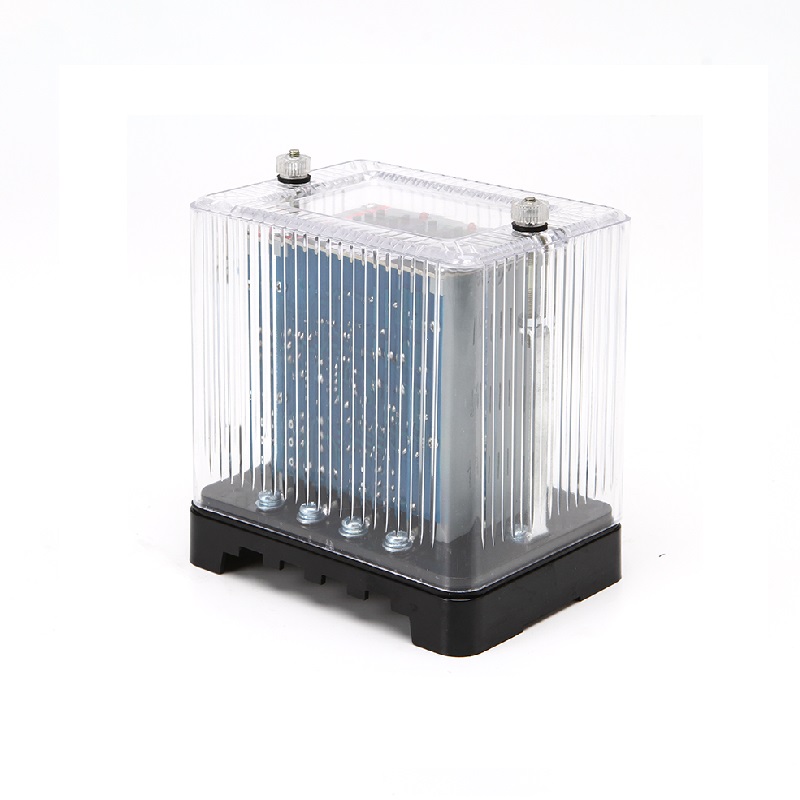

產品構成及工作原理

1、本繼電器延時精度遠高于 DS型電磁式時間繼電器，能滿足電力系統繼電保護中縮短保護時間級差的要求，是目前時間繼電器理想的更新換代產品。該繼電器外形結構和內部接線、工作方式、整定范圍與 DS系列時間繼電器相同，僅整定方式不同，按碼開關的三位數乘以0.01s或0.15時間時基即為整定時間，改變整定值無需進行校驗。
2、本繼電器為動作延時型數字時間繼電器，由進口CMOS集成電路構成繼電器由振蕩器、分頻器和三吸脈沖計數圈組成，通過BCD碼撥碼開關整定延時值。
3、繼電器通常不帶電，施加額定電壓后，繼電器內部瞬動繼電器動作、同時晶振起振產生時鐘脈沖，經分頻后由計數器計脈沖數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動出口繼電器動作，實現所需延時，由于采用了晶體振蕩器并增加時間補償預置電路，對于極短的延時值也嚴格符合整定值，具有極高的精度。
4、繼電器的雙延時回路延時相對獨立，并各自驅動一個執行繼電器，所以兩個執行繼電器的動合觸點按延時長短，可作為繼電器的中止和滑動觸點使用，但滑動觸點閉合后，其閉合狀態一直保持到繼電器失電返回為止，如用戶需滑動觸點閉合一定時間后立即返回，訂貨時需特別注明，并提出滑動觸點的閉合持續時間.

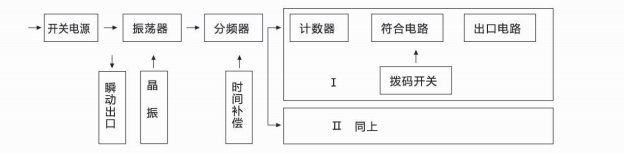

5.繼電器原理圖

技術要求

1、額定值及規格見上表。

2、延時準確度
a、延時整定值的平均誤差∶在基準條件下，繼電器延時整定值平均誤差絕對值不大于整定值的0.1%+3ms;
平均誤差=（5次測量平均值-整定值/整定值×100%。
b、延時一致性∶在基準條件下，繼電器 延時一致性不大于整定值的3-10ms）.
c、在-10~50℃的溫度下，任一延時整定值的平均誤差（包含一致性的絕對值不大于整定值的0.1%+5ms.

3、工作電壓∶動作電壓不大于概定電壓的70%時，繼電器應可靠工作。

4、繼電器的返回時間
切斷電器電源，出口觸點返回至起始位置的時間，對于使用直流電源工作的品種，應不大于25ms

5、繼電器的返回電壓
降低繼電器電壓不小于額定電壓的10%時，繼電器觸點應可靠返回。

6、功率消耗
DC48V，不大于2W
DC110v或AC100-127V，不大于4.5W（6.5VA）DC或AC220V，不大于8.1W（13VA）。

7、熱性能要求
本系列繼電器可長期通電工作，當環境溫度為50℃時，可長期承受1.1信額定電壓值。
8、電源工作特性∶電源緩慢升降、突然通/斷電或通過抖動觸點供電，繼電器能夠正常工作，并且無零秒出口及瞬動出口現象。

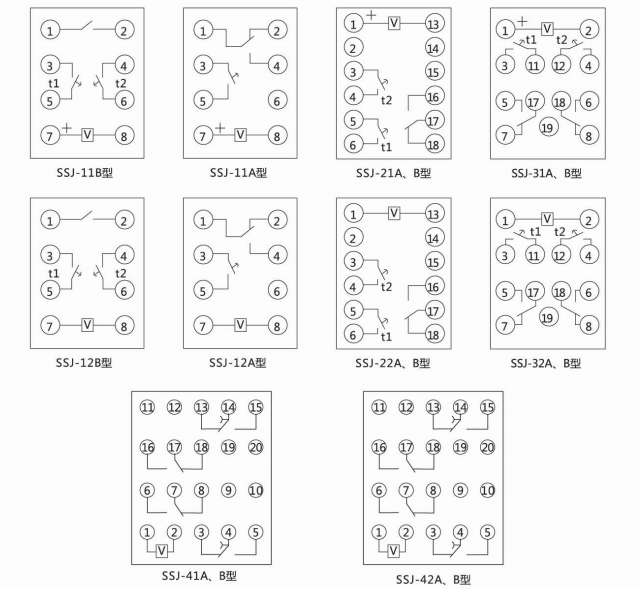

內部接線及外引接線圖
