主要技術數據

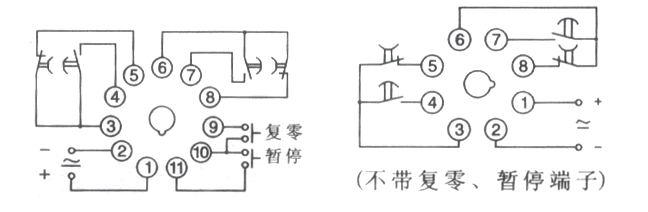

接線圖

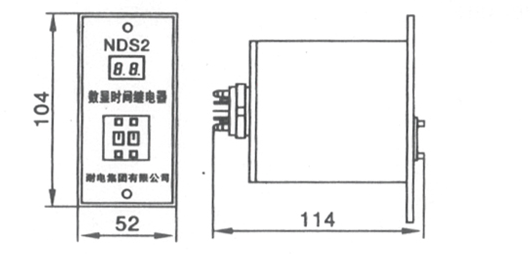

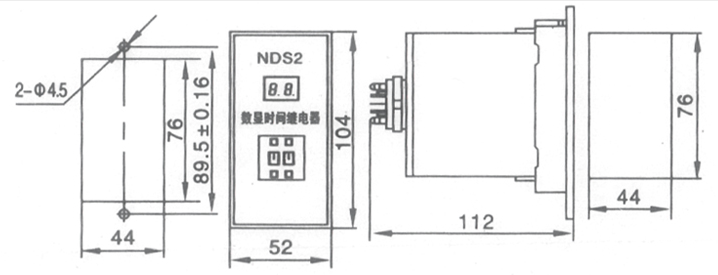

外形及安裝尺寸圖

使用說明

1、因繼電器具有記憶功能，需通電前預置好延時時間，通電后預置的時間無效，繼電器重復啟動間隔時間應≥0.5s。

2、把撥碼開關及時段開關預置好，接通電源。此時顯示并開始計時，到預置時間，延時觸點實現轉換，實現定時控制。

3、復零功能∶在任意時刻接通復零端子（9、10），繼電器恢復到初始狀態。

4、暫停功能∶在任意時刻接通暫停端子（10、11），計時暫停，顯示保持此刻時間，斷開后繼續計時。

5、在強電場環境且復位及暫停連接導線較長時，請使用屏蔽導線。復零端子（9、10），暫停端子（10、11）切勿輸入電壓或接地，以免損壞產品。
