產品型號:NDS3、NDS5、NDS4、NDS4-A、NDS4-P、NDS4-11
產品名稱:數顯式時間繼電器
工作電源:DC24V:AC24V、110V、220V、380V 50Hz
AC380V 50HZ
DC24;AC24V、220V、380V 50Hz
重復誤差:≤1%
工作模式:通電延時型
觸點數量:1組瞬動轉換觸點和2組延時轉換觸點
三對常開觸點
觸點容量:AC220V 3A
AC380V 3A
機械壽命:1X106次
電壽命:1X105次
安裝方式:面板式
概述
NDS系列數顯式時間繼電器（以下簡稱繼電器）屬通電延時型。適用于交流50Hz，額定工作電壓380V及以下，或直流工作電壓24V的控制電路中作延時元件，按預定的時間接通或分斷電路。本系列繼電器執行Q/ZND10022-2000企業標準，符合GB14048.5-2000和JB/T10047-1999有關規定。

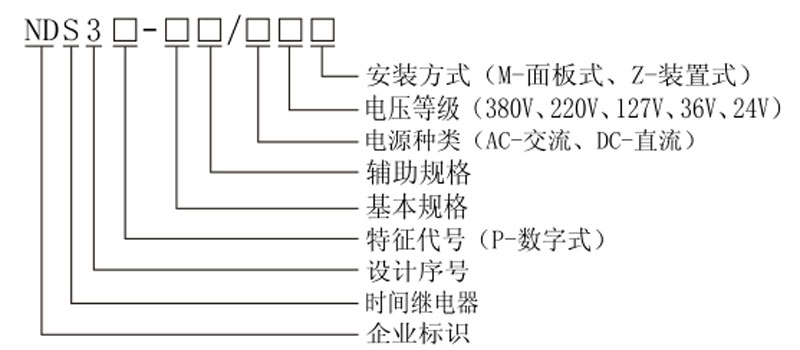

型號及含義
主要技術數據
|
產品型號 |
NDS3 |
NDS5 |
NDS4 |
NDS4-A |
NDS4-P |
NDS4-11 |
|
產品名稱 |
數顯式時間繼電器 |
數顯式時間繼電器 |
數顯式時間繼電器 |
數顯式時間繼電器 |
數顯式時間繼電器 |
數顯式時間繼電器 |
|
工作電源 |
DC24V:AC24V、110V、220V、380V 50Hz |
AC380V 50HZ |
DC24;AC24V、220V、380V 50Hz |
|||
|
延時范圍 |
99s 99s 9.9min 99min 99.9s 999s 999min 99.9h 99.99s 999.99s |
0.1s~99.99s 1s~99m99s 1m~99h99m 時、分、秒設置 |
99.9s 999s 99min 99.9s 9999s 9999min |
999s 99.9s |
99.9s 999s 999min 99.99s 9999s 9999min
|
|
|
重復誤差 |
≤1% |
≤1% |
≤1% |
≤1% |
≤1% |
|
|
工作模式 |
通電延時型 |
通電延時型 |
通電延時型 |
通電延時型 |
通電延時型 |
|
|
觸點數量 |
1組瞬動轉換觸點和2組延時轉換觸點 |
三對常開觸點 |
1組瞬動轉換觸點和2組延時轉換觸點 |
|||
|
觸點容量 |
AC220V 3A |
AC220V 3A |
AC220V 3A |
AC380V 3A |
AC220V 3A |
|
|
機械壽命 |
1X106次 |
1X106次 |
1X106次 |
1X106次 |
1X106次 |
|
|
電壽命 |
1X105次 |
1X105次 |
1X105次 |
1X105次 |
1X105次 |
|
|
安裝方式 |
面板式 |
面板式 |
面板式 |
面板式 |
面板式 |
|

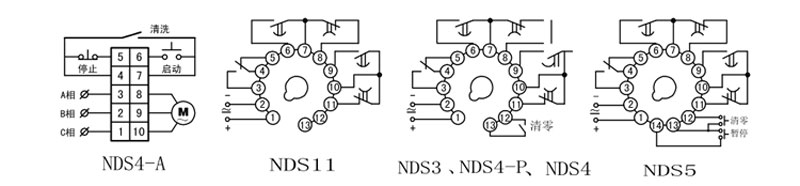

接線圖

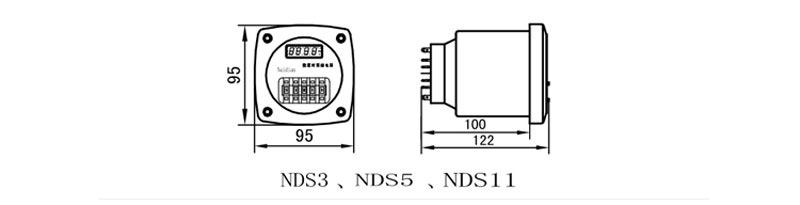

外型及安裝尺寸圖
