主要技術參數

額定值:DC 220V,110V,48V;
觸點形式：2組動合，1組動斷；
閃光頻率：每分鐘60±20次。
動作值：不大于70%額定值。
功率消耗：不大于3W。
觸點容量：在電壓不超過250V,電流不超過5A，時間常數為5+0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W.輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5X10次。輸出觸點長期允許接通電流為5A.
介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓 歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

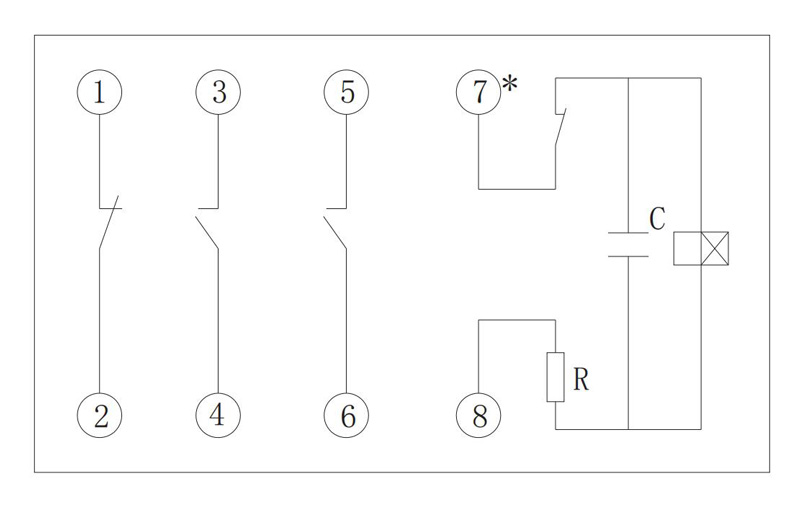

內部接線

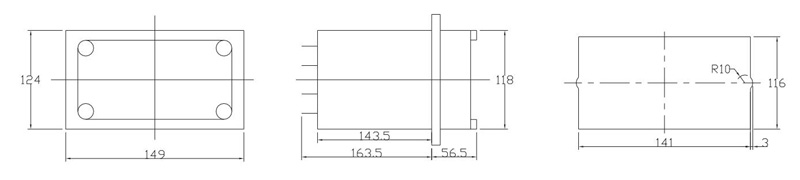

外形及開孔尺寸
