技術數據

3.1額定值
繼電器工作繞組額定值為220，110，48，24，12V或0.01，0.015，0.02，0.025，0.04，0.05，0.075，0.08，0.1，0.15，0.2，0.25，0.5，0.75，1，2，4A.
DX-32A/B保持回路額定值為220，110，48V。

3.2動作值
動作電壓不大于70%額定電壓；動作電流不大于90%額定電流。

3.3保持值：不大于80%額定保持電壓。

3.4返回值：不大于5%額定值。

3.5功率消耗：電流繞組不大于0.3W，電壓繞組不大于3W。
a.DX-32A電壓保持回路220V不大于10W，110V不大于5W，48V不大于3W。
b.DX-32B電壓保持回路220V不大于20W，110V不大于10W，48V不大于4W。

3.6線圈電阻值見表1.

3.7觸點容量
A.在電壓不超過250V(時間常數為5+0.75ms），電流不大于0.5A的直流電路中，能斷開30W。
B.在電壓不超過250V（cos 0.4+0.1），電流不大于1V的交流電路中，能斷開100VA。

3.8介質強度
繼電器各導電電路連在一起對外露的非帶電金屬部分及外殼之間，工作繞組對不接保持繞組的觸點電路之間，應能 承受2kV(有效值），50Hz的交流試驗電壓歷時1min試驗，而無絕緣擊穿或閃絡現象。

3.9壽命：電壽命1000次，機械壽命5000次。

3.10熱穩定性：電壓長期通以110%額定電壓，電流繞組長期通以額定電流，周圍環境濕度為40℃時，繞組溫升不大于 65℃。

3.11重量：0.1kg。

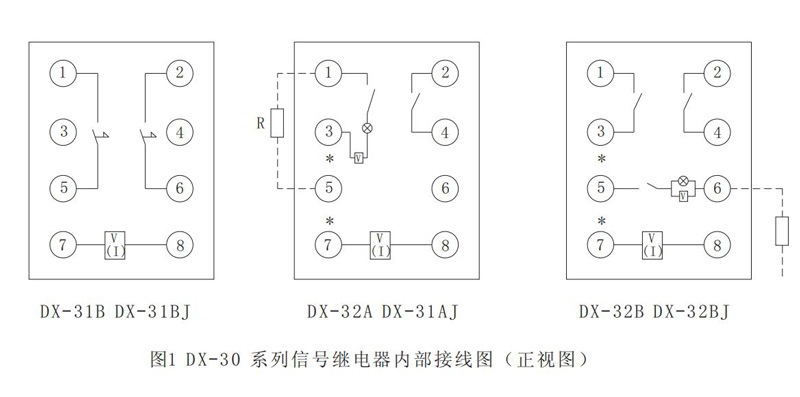

3.12內部接線見圖1.

3.13結構形式有A01K,A01H,如圖所示。

表1

注：R為電壓保持回路外附降壓電阻

外形結構及安裝開孔尺寸

本繼電器采用A01K,A01H,Z01Q殼體，安裝開孔尺寸詳見本手冊290頁附圖6.
