用途
DX-9型閃光繼電器用于信號回路,當電源接通后,觸點可周期性的接通和斷開,從而使受控的燈光信號發出閃光.
主要技術參數
額定值:直流 220V,110V,48V,24V
交流 220V,50Hz
觸點形式:二組動合,一組動斷
動作值:不大于80%額定值.
閃光頻率:每分鐘40-80次.
功率消耗:直流不大于5W,交流不大于12VA.
觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5+0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W.輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5X10次。輸出觸點長期允許接通電流為5A.
介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
內部接線

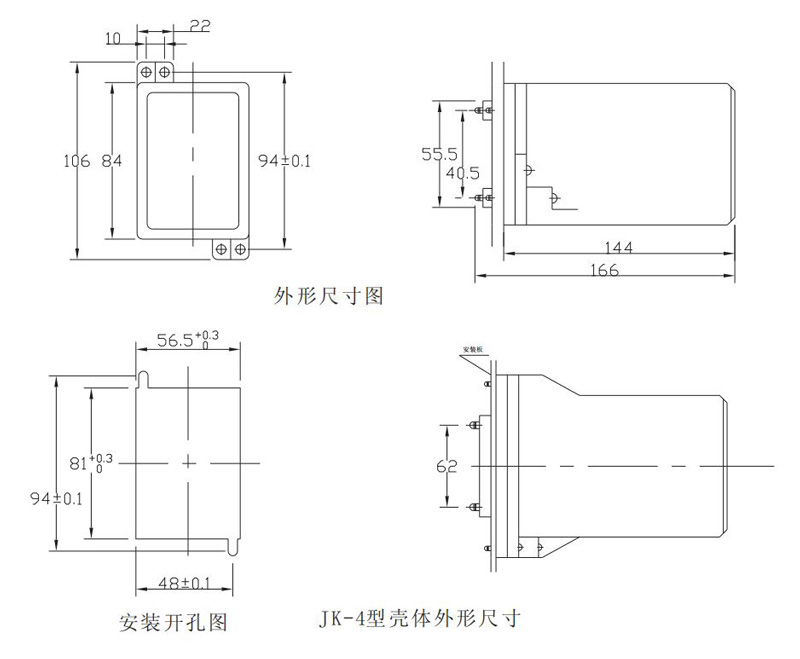

外形及開孔尺寸
