ZSX-3閃光、信號繼電器
ZSX-3閃光、信號繼電器

ZSX-3閃光、信號繼電器

額定值:電壓(V):AC220V
頻率:50HZ
動作電壓:不超過85%額定電壓

用途

ZSX-3型水位信號裝置(以下簡稱裝置)用于水輪發電機組自動化系統中,作為反應水位變化的信號元件.



調試方法

4.1使用前應對裝置進行外觀檢查。

4.2將端子①,②接交流220V,50Hz電源,③,④(使用時分別接水位的兩極)短接,并把電位器之值置于最大,檢查動作電壓 當動作電壓不大于85%額定電壓時,裝置動作。

4.3在接入水位電極時,如因水電阻的變化影響動作時可調整電位器。

結構和原理

2.1結構
裝置采用JK-11K,H,Q型標準化殼體組件,具有嵌入式后接線(JK-11K),凸出式后接線(JK-11H)和凸出式前接線 (JK-11Q)三種結構形式,可任選.其外形,安裝開孔尺寸及端子圖見附錄.

2.2工作原理

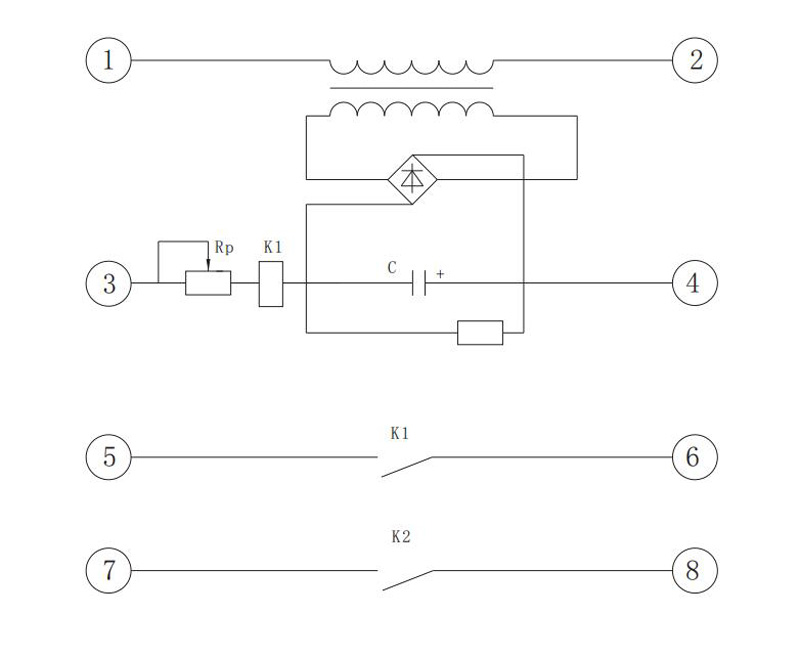

裝置由變壓器,整流橋,JRC-10M小型密封電磁繼電器,電容器,電阻器,發光二極管組成.原理接線圖見圖1.
當端子①,②接入交流220V,50Hz電源時,當水位上升到使○,○(接水位電極)形成通路時電磁繼電器K動作,動合觸點 閉合,裝置發出信號。

zsx 3sg xhjdq 2



技術條件

3.1額定電壓
裝置的額定電壓為交流220V,50Hz

3.2動作值
裝置的動作電壓不超過85%額定電壓。

3.3動作時間
在額定電壓下,裝置動作時間不大于50ms。

3.4功率消耗
在額定電壓下,功率消耗不大于3VA.

3.5線圈升溫
當周圍環境溫度為40℃時,裝置線圈應能長期承受1.1倍額定電壓,其溫升不超過60K.

3.6觸點性能
在電壓不大于220V,電流不大于0.4A的直流有感負荷電路( gl 10 gl 20xlgljdq 7=5ms±0.75ms)中,觸點斷開容量為30W。

3.7介質強度
裝置所有電路對外殼及非帶電金屬部分之間的絕緣應能耐受2000V(有效值),50Hz的交流電壓,歷時1分鐘而無擊穿 或閃絡現象。
