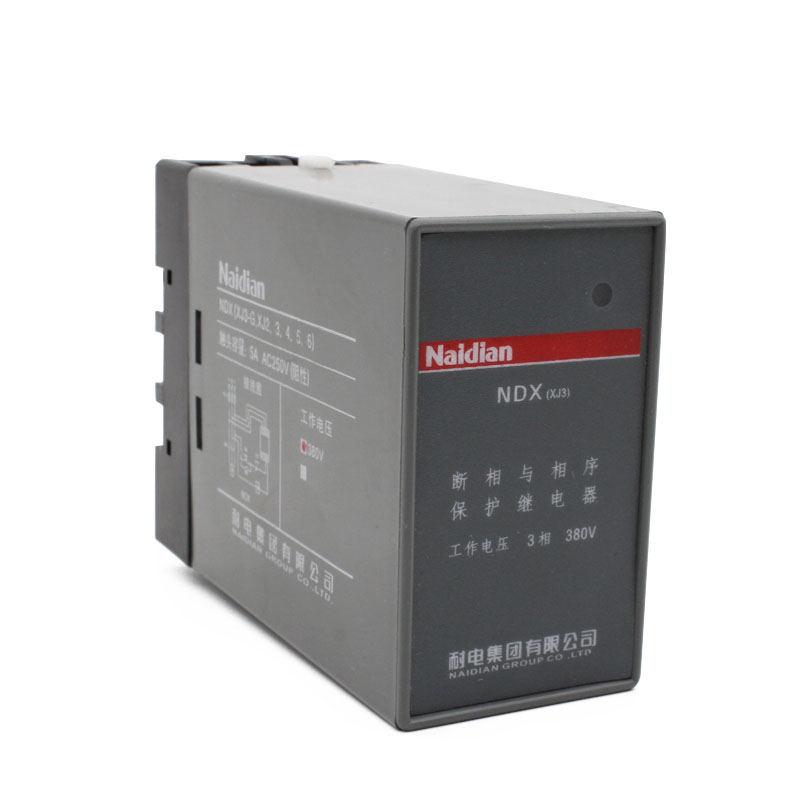

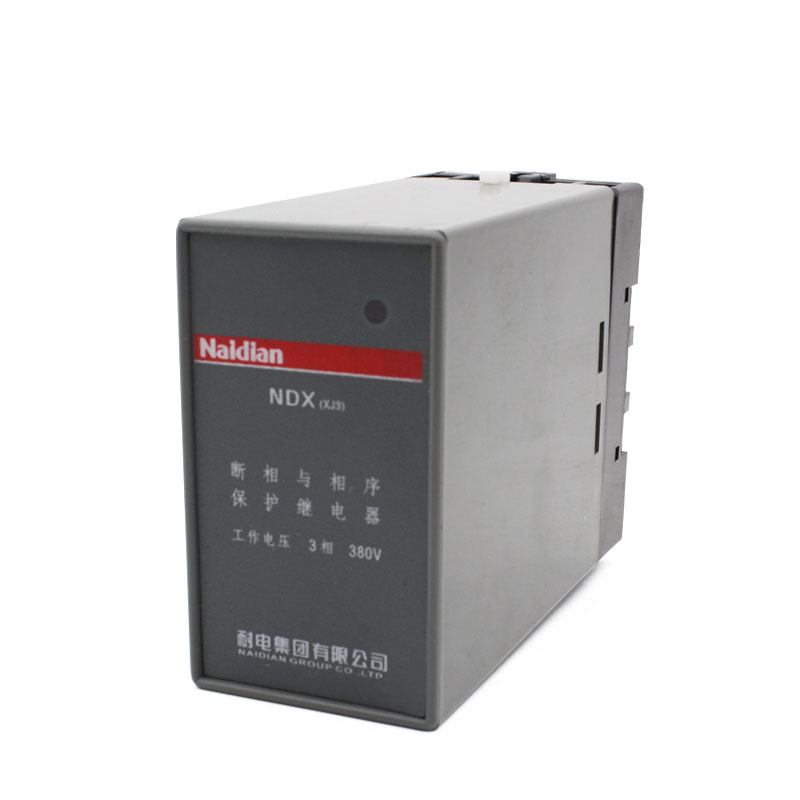

主要技術參數

1、工作電源∶三相380V 50Hz，允許波動范圍為（90%～110%）Ue。

2、斷相保護∶在 NDX系列產品電壓取樣信號①、②、③前端，三相電源中任一相斷電，保護器可靠的動作，起到斷相保護作用（NDX-B、C產品只對啟動時的斷相起保護作用，對工作過程中的斷相不保護）。

3、相序保護∶保護器相序認定后，如果任意調換一相線，電機將無法啟動，保護器起到相序保護作用。

4、電壓不平衡保護∶三相電源中任一相電壓與另兩相電壓之間的不對稱度≥13%時，保護器應可靠的動作，起到保護作用（NDX-A、B、C 無此保護功能）。

5、觸點容量∶AC380V 5A;
                     NDX-C:AC380V 3A)

6、電壽命∶1×10⁵次

7、機械壽命∶1×10⁶次。

8、安裝方式∶裝置式。

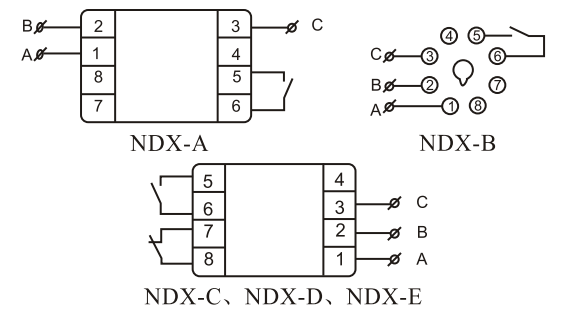

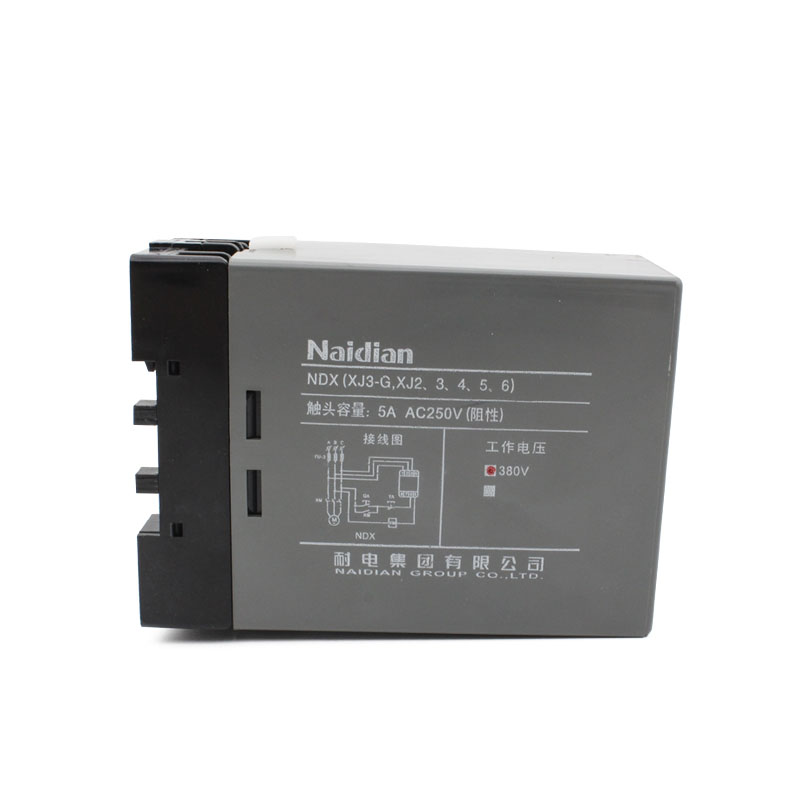

接線圖

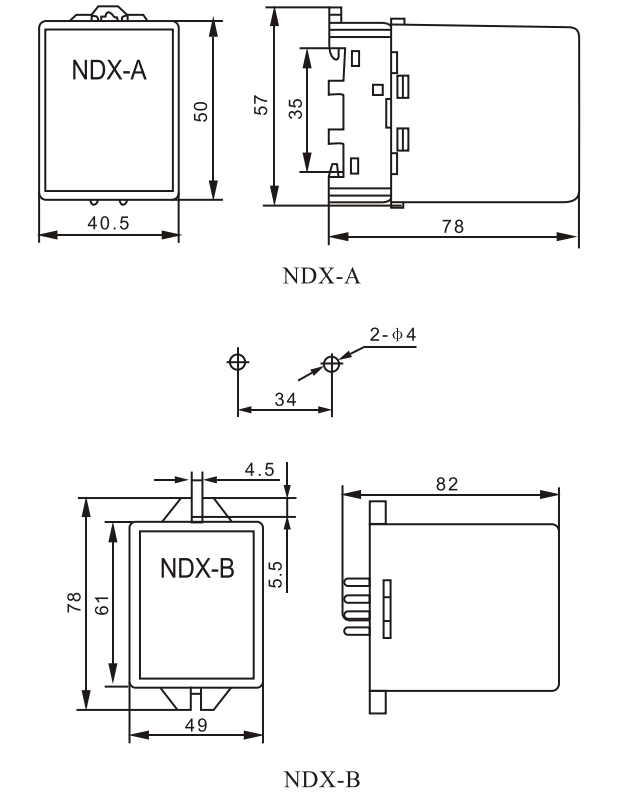

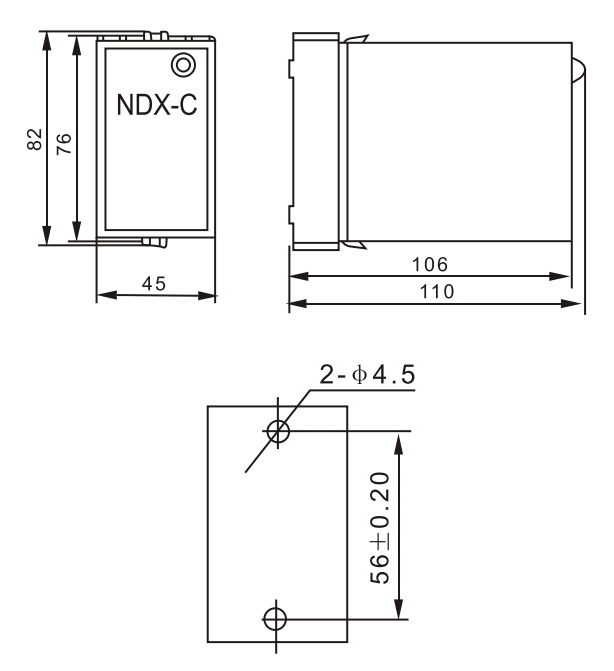

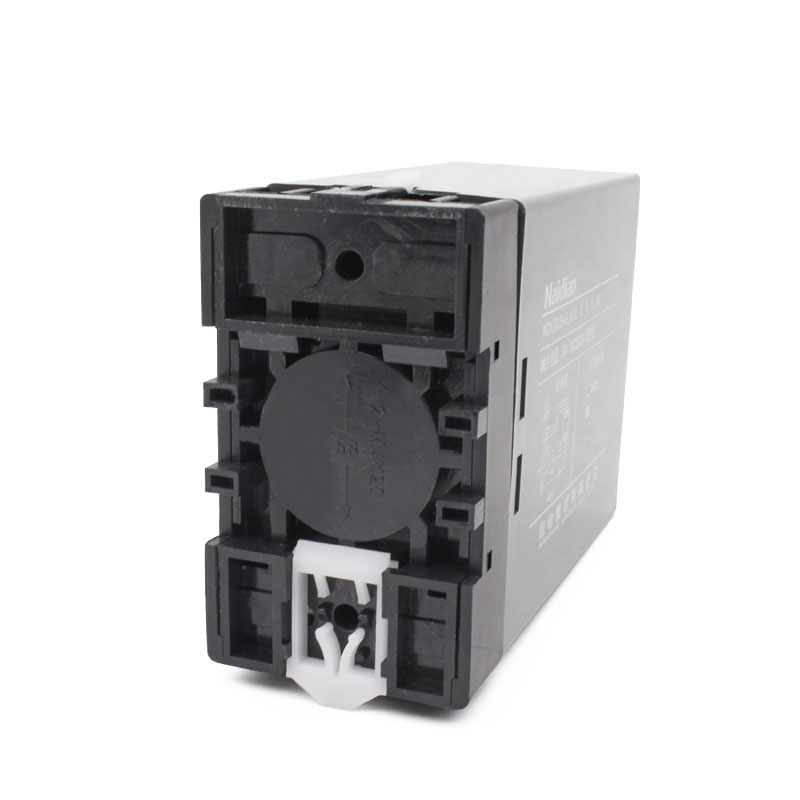

外形及安裝尺寸

使用說明

1、按接線圖正確接線，如電動機無法啟動，則保護器已進行相序鑒別，需將保護器輸入的A、B、C三相電源任意換一相，電動機即能正常啟動，此時保護器相序已認定。
2、NDX系列保護繼電器應在無腐蝕性氣體、嚴重霉菌及塵埃的場所使用和貯存。
3、NDX-A、B繼電器在不通電狀態下其觸點5、6斷開;在正常運行狀態下，其觸點5、6接通;在保護狀態下其觸點5、6斷開。
4、NDX-C、D、E繼電器在不通電狀態下其觸點5、6斷開，7、8接通;在正常運行狀態下，其觸點5、6接通，7、8斷開;在保護狀態下，其觸點5、6斷開，7、8接通。
