用途
用于輸電線路上實現三相一次重合閘的控制回路中。
結構概述
該繼電器由一臺時間繼電器(DS-112C型,作為時間元件JS),一臺電碼繼電器(作為中間元件 Jz),及電阻,電 容元件能成。它們被固定在絕緣的安裝板上,安裝板又被固定在金屬的底座上,裝有金屬的外殼,它通過螺桿被緊固在 底座上,在外殼與底座之間鋪有隔塵墊,保證密封,在金屬外殼上部鑲有玻璃,從外面可以檢查裝置的動作情況。
繼電器可以采用板前接線,也可以采用板后接線。

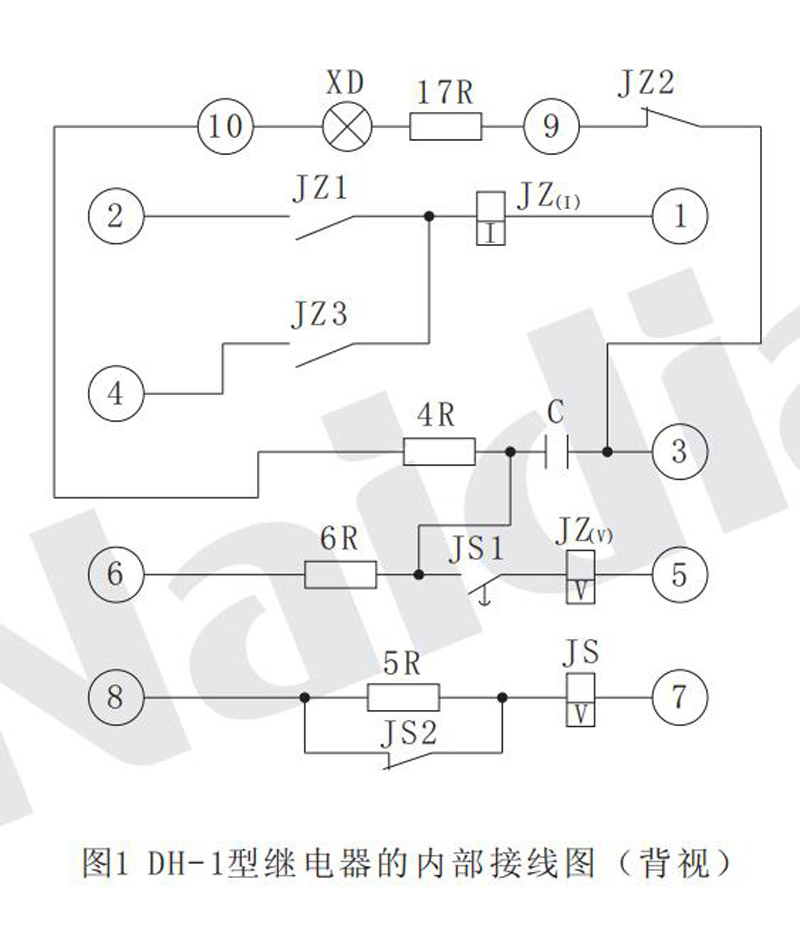

繼電器內部接線圖示圖1
訂貨須知
訂貨時應注明
1.繼電器的名稱和型號。
2.操作電路的額定電壓,中間元件電流繞組JZ(I)的額定電流。
3.接線方式(前面或后面)
當選擇裝置的規范時,中間元件電流繞組JZ(I)的額定電流應小于斷中器合閘接觸器線圈的額定電流。具體可按表2選擇。
表 2
斷路器合閘接觸器線圈的額定電流( A) |
0.3 - 0.6 |
0.6-1.2 |
1.25-3 |
3-7.5 |
繼電器的額定電流( A) |
0.25 |
0.5 |
1 |
2.5 |
技術數據
1.繼電器的額定電壓為DC110V,220V。
2.繼電器的額定電流(中間元件電流繞組JZ(I)的額定保持電流)為0.25A,0.5A,1A,2A,4A.
3.在額定電壓下,當環境溫度為20+5℃,相對濕度不大于70%時,電容器充電到中間元件動作所必需的電壓的時間 (一次重合閘間隔時間)在15s-25s范圍內。
4.在70%額定電壓下,當環境濕度為20+5℃,相對濕度不大于70%時,繼電器應保證可靠動作,此時電容器充電到使 中間元件動作所必需的電壓的時間,允許延長到2min。
5.當中間元件電壓繞組沒有電壓,電流繞組流過額定電流時,銜鐵保持在吸合位置。
6.繼電器在額定電壓下中間元件的觸點JZ1和JZ(I)串聯后,應保證能接通額定電流8倍(不大于8A)的電流歷時5s,此 后在觸點上不應有熔化和粘接的痕跡。
7.在額定電壓下,中間元件電流繞組JZ(I)的功率消耗應不大于1.35W。
8.時間元件的延時調整范圍為0.25s-3.5s。
9.時間元件的線圈串聯附加電阻后應能長期經受110%額定電壓。
10.介質強度:繼電器各電路對外露非帶電金屬部分之間應能耐受電壓2kV,交流50Hz歷時1min試驗而無擊穿或閃絡。
3.13繼電器內各元件參數由表1給出
表 1
接線圖代號 |
名 稱 |
額定電壓 |
備注 |
|||
110V |
220V |
|||||
ZJ( I) ZJ( V) |
中間元件 |
額定電流 ( A) |
0 . 25 |
W 1 = 1200匝 W 2 = 8000匝 Φ= 0 . 35 R= 12 . 3Ω Φ= 0 . 12 R= 900Ω |
W 1 = 1200匝 W 2 = 12600匝 Φ= 0 . 35 R= 12 . 3Ω Φ= 0 . 1 R= 2100Ω |
W 1為JZ( I) 的匝數
W 2為JZ( V) 的匝數 |
0 . 5 |
W 1 = 600匝 W 2 = 8000匝 Φ= 0 . 49 R= 3 . 2Ω Φ= 0 . 12 R= 900Ω |
W 1 = 600匝 W 2 = 12600匝 Φ= 0 . 49 R= 3 . 2Ω Φ= 0 . 1 R= 2100Ω |
||||
1 |
W 1 = 300匝 W 2 = 8000匝 Φ= 0 . 69 R= 0 . 8Ω Φ= 0 . 12 R= 900Ω |
W 1 = 300匝 W 2 = 12600匝 Φ= 0 . 69 R= 0 . 8Ω Φ= 0 . 1 R= 2100Ω |
||||
2 . 5 |
W 1 = 120匝 W 2 = 8000匝 Φ= 1 R= 0 . 2Ω Φ= 0 . 12 R= 900Ω |
W 1 = 120匝 W 2 = 12600匝 Φ= 1 R= 0 . 2Ω Φ= 0 . 1 R= 2100Ω |
||||
4 |
W 1 = 75匝 W 2 = 8000匝 Φ= 1 . 32 R= 0 . 05Ω Φ= 0 . 12 R= 900Ω |
W 1 = 75匝 W 2 = 12600匝 Φ= 1 . 32 R= 0 . 05Ω Φ= 0 . 1 R= 2100Ω |
||||
JS C 4 R 5 R 6 R 17 R |
時間元件電容器 電阻 電阻電阻 電阻 |
W 1 = 9800匝 Φ= 0 . 2,R= 450Ω CZM- L- 250 - 10 uf RT- 0 . 5 - 2 . 2 MΩ RXY- 20 - 1 KΩ RXY- 15 - 500Ω RXY- 20 - 1 KΩ |
W 1 = 17600匝 Φ= 0 . 13,R= 1930Ω CZM- L- 630 - 4 uf RT- 0 . 5 - 6 . 8 MΩ RXY- 20 - 4 KΩ RXY- 15 - 500Ω RXY- 20 - 3 KΩ |
兩只并聯兩只并聯 |
外形及開孔尺寸

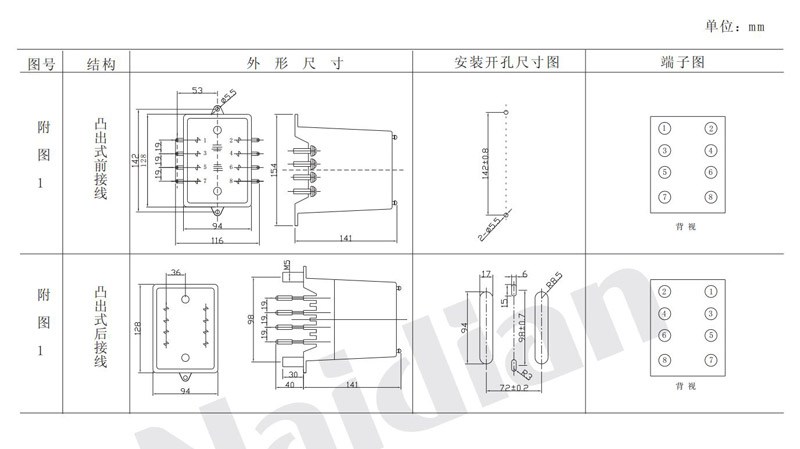

外形尺寸及開孔尺寸圖詳見本手冊附圖1 .
