DH-2A重合閘繼電器

直流額定電壓：110, 220
中間元件額定保持電流：0.25,0.5,1,2,5
重合閘準備時間：15~25, 2
時間元件延時范圍：0.25~3.5
中間元件電流繞組功耗：≤1.35
觸點接通電流：中間元件觸點串聯后接通電流≥8A歷時5S

應用范圍

用于輸電線路上實現三相一次重合閘接線中，作為重全閘元件。

主要技術參數

直流額定電壓（V）

中間元件保持額定電流（A）

重合閘準備時間

時間元件延時范圍（S)

時間元件電流繞組功耗（W)

觸點接通電流

Un(下）( S)

70%Un(下)(min)

110，220

0.25，0.5，

1，2.5，4

15 - 25

0.25-3.5

≤1.35

中間元件觸點聯后接通電流≥8 A,歷時5 S

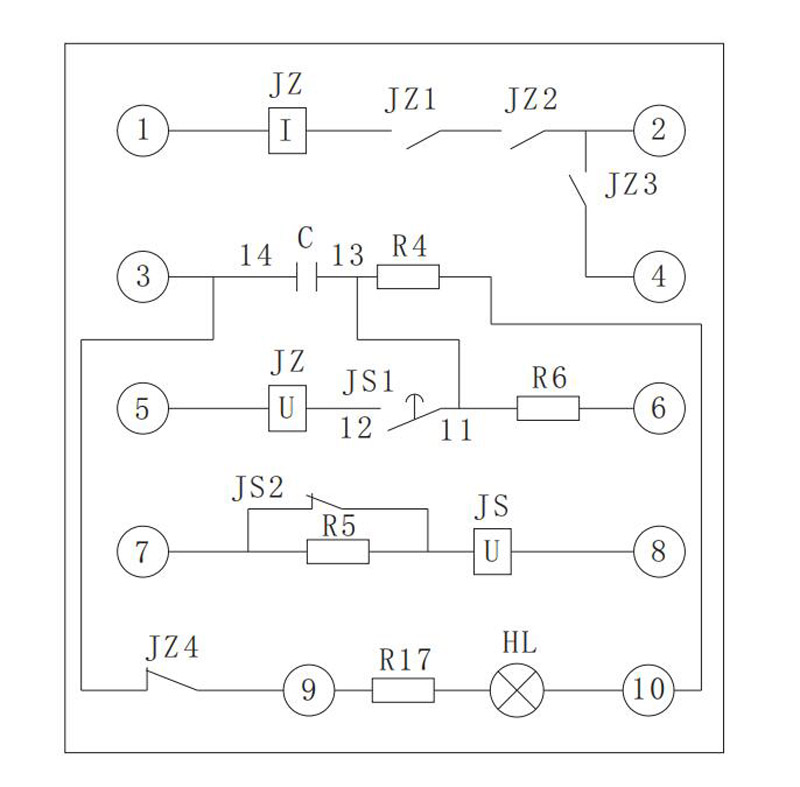

內部接線

dh 2azhzjdq 2

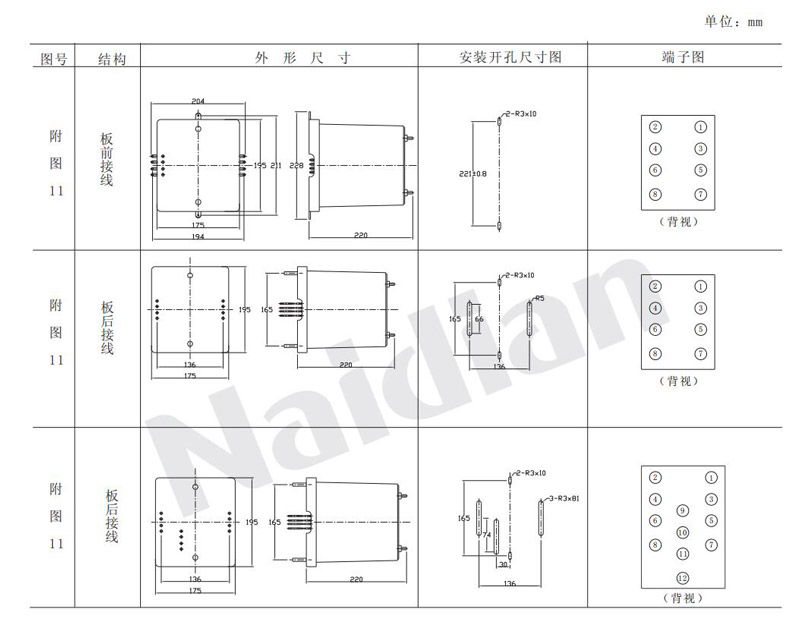

外形及開孔尺寸

繼電器采用凸出式固定接線殼體，外形尺寸，安裝開孔圖見本手冊附圖11.

dh 2azhzjdq 3
