主要技術參數

額定電壓：DC 12V,48V,110V,220V.
動作值：不大于70%額定電壓值。
返回值：不小于額定值的5%。
動作時間：在額定值下不大于45ms。
返回時間：當輸入激勵量由額定值降至零時，繼電器的返回時間不大于60ms。
功率消耗：不大于7W。
觸點容量：在電壓不超過250V，電流不超過1A，時間常數為5ms+0.75ms直流有感負荷電路，斷開容量為50W；在 電壓不超過250V，電流不超過5A，功率因數cos =0.4+0.1的交流電路中，斷開容量為500VA。輸出觸點在上述規定的 負荷條件下，產品能可靠動作及返回5x10次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值 ）50Hz的交流電壓，歷時1分鐘試驗而無絕緣 擊穿或閃絡現象。

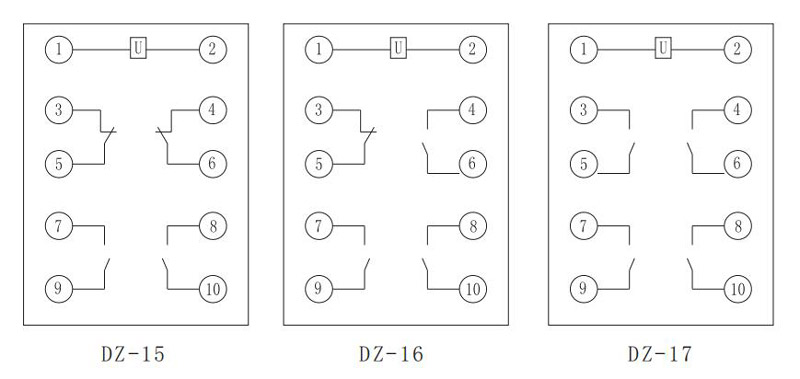

內部接線圖

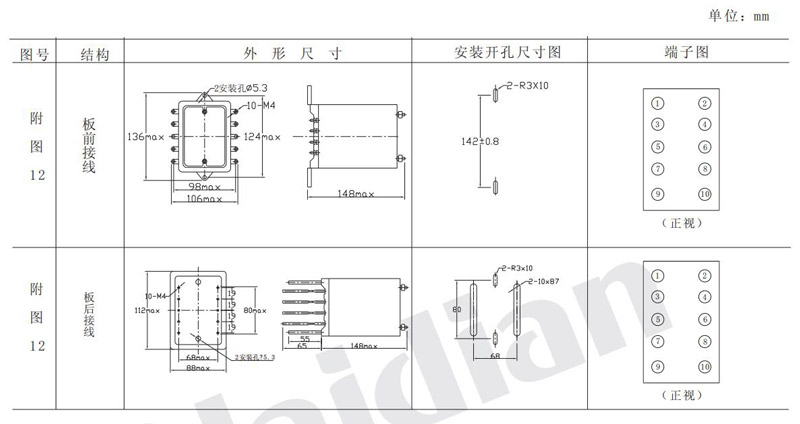

外形及開孔尺寸

本繼電器采用凸出式固定接線，外形尺寸，安裝開孔圖詳見附圖12.
