應用范圍
DZ-3/Z型中間繼電器（以下簡稱繼電器）用在保護和自動控制裝置中作為輔助元件，以擴大被控電路，提高接觸能力。
結構特點
電磁式，螺管結構，觸點對數多，容量大，直流操作，動作快。殼體結構采用JK-1(凸出式后接線），JKF-1Q （凸出式前接線）和JK-6/1（嵌入式后接線）標準組件。
主要技術參數
DZ-3/Z型中間繼電器主要技術數據見表
|
型號 |
延時范圍（S) |
額定電壓（V) |
動作電壓 |
動作時間（ms) |
功率消耗（W) |
觸點斷開能力 |
|||||
|
額定電壓（V） |
直流電路（A) |
交流電路（A) |
觸點聯結 |
||||||||
|
動合 |
動斷 |
非電感 |
電感 |
||||||||
|
DZ-3/Z1 |
2 |
6 |
24 48 110 220 |
低于70 %Un |
Un下20-50 |
Un下≤7 |
24，48 |
5 |
5 |
5 |
1 |
|
10 |
10 |
10 |
2并聯 |
||||||||
|
DZ-3/Z2 |
4 |
4 |
|||||||||
|
110 |
5 |
4 |
5 |
1 |
|||||||
|
DZ-3/Z3 |
6 |
2 |
7 |
- |
10 |
2并聯 |
|||||
|
220 |
1 |
- |
5 |
1 |
|||||||
|
DZ-3/Z4 |
0 |
8 |
|||||||||
|
5 |
4 |
10 |
2串聯 |
||||||||
|
DZ-3/Z5 |
8 |
0 |
|||||||||
|
- |
- |
10 |
2并聯 |
||||||||
注：1.繼電器觸點長期允許接通電流不大于5A。
2.觸點的最大流通能力在交流或直流220V下為15A。

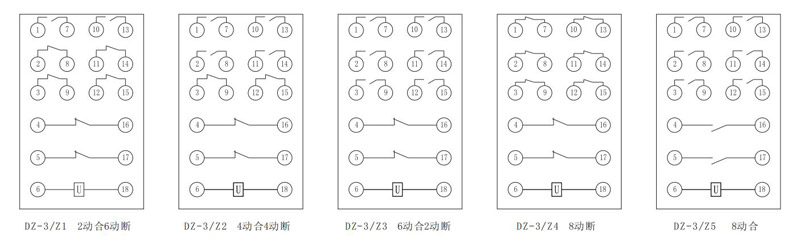

內部接線圖

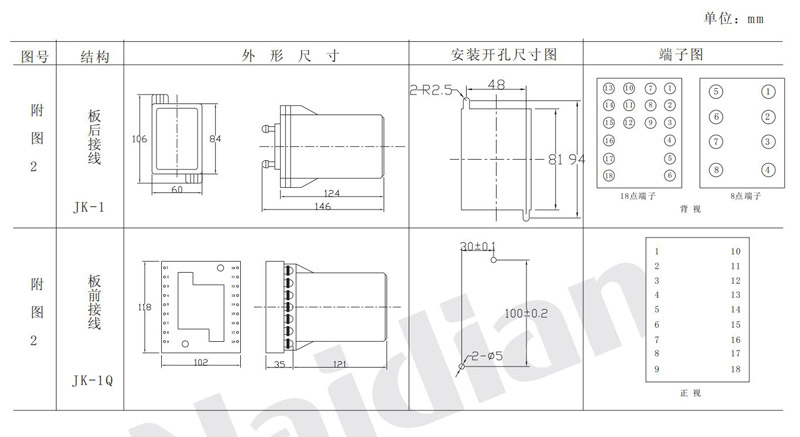

外形及開孔尺寸
本繼電器采用JK-1殼體，外形尺寸，安裝開孔圖詳見附圖2.
