主要技術參數

• 額定電壓：

DZ-51,53型 直流：220V,110V,48V,24V,12V。
DZ-52,54型 交流：380V,220V,110V,48V,36V,24V,12V。
JY-16A型 直流： 220V,110V,48V,24V,12V。交流：380V,220V,110V,48V,36V,34V,12V。

• 接點形式：

DZ-51,52型：4動合（400），2動合2動斷（220），4動斷（040），2切換（002）。
DZ-53,54型：8動合（800），6動合2動斷（620），4動合（400），4動合4動斷（440）等。
JY16A型：4動合（400），2動合2動斷（220），4動斷（040），2動合2轉換（202），2動斷2轉換（202），2轉換（002）。

• 動作電壓：交流繼電器不大于85%額定電壓；直流繼電器不大于70%的額定電壓。
• 動作時間：在額定電壓下，動作時間不大于0.03S。
• 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5+0.75ms的直流有感負荷電路中，產品輸出觸點的斷 開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5X10次。輸出觸點長期允許接通電流為5A.

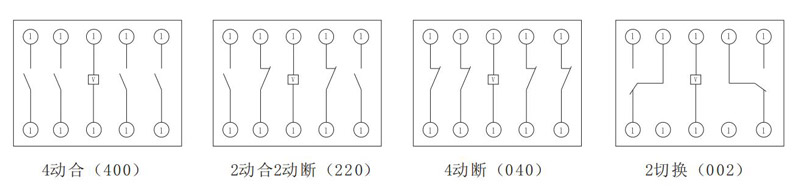

內部接線圖

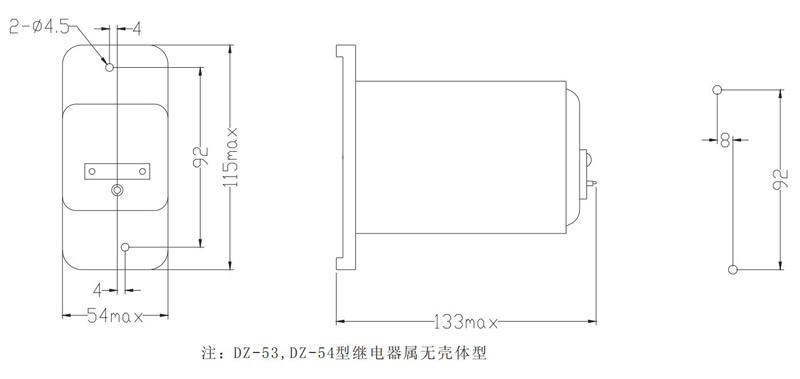

外形及開孔尺寸
