主要技術數據

• 動作值：動作電壓不大于30-70%額定值；保持電流不大于80%額定電流。
• 動作時間：不小于0.06s（DZS-145型除外）。
• 返回時間：DZS-145在額定電壓下，通電時間不小于0.5s，然后切斷電源，繼電器的返回時間不小于0.8s；其它 型繼電器切斷電源后立即返回。
• 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5+0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5x10次。輸出觸點長期允許接通電流為5A。
• 介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

內部接線圖

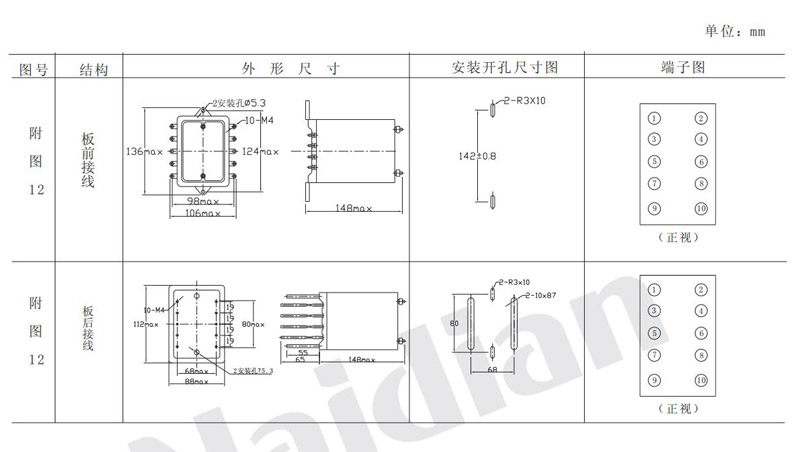

外形及開孔尺寸

本繼電器采用凸出式固定接線，外形尺寸，安裝開孔圖詳見附圖12.
